ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU

동급 최장 품질 보증 기간 7년을 보장하는 보급형 파워



안녕하세요. 퀘이사존 달려입니다.


2001년 설립된 ABKO(앱코)는 케이스, 쿨링팬, 게이밍 기어뿐만 아니라 교육용 설루션 PadBank, 무인 스마트 기기 MobileTower까지 다양한 제품을 유통하고 있는 국내 브랜드입니다. 최근에는 블루투스 이어폰인 BETONIC과 가정용 전자기기(공기청정기, 마사지건 등) OHELLA까지 추가하며 제품 라인업을 넓혀가고 있습니다. 이뿐만 아니라 파워서플라이 시장에도 지속적인 투자를 아끼지 않고 있는데요. 지난 퀘이사 칼럼을 통해 살펴본 TENERGY 시리즈는 80PLUS GOLD 인증에 풀 모듈러 디자인으로 ABKO가 보급형 파워뿐만 아니라 하이엔드 파워를 통해 라인업을 강화하고 있는 모습을 보여주었습니다.





이번 칼럼에서는 ABKO 파워서플라이 중 가장 높은 판매량을 보여주고 있는 제품을 살펴보려 합니다. 바로 ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU인데요. 소비자들이 가장 많이 찾는 230V EU 인증 기반 보급형 제품이며, 기존 AWESOME 파워와 동일한 ANDYSON(앤디슨)을 통해 생산되었습니다. 여기에 플랫 케이블, TEAPO 콘덴서, Hydro 베어링 쿨링팬 등 국내 소비자들이 선호하는 특징들은 모두 챙겼으며, 제품 경쟁력을 높이기 위해 동급 최장인 무상 7년의 품질 보증 기간을 제공하는데요. ABKO 파워 부분 판매 1위, SETTLER 600W는 어떤 구성과 성능을 보여줄지 지금부터 만나보시죠.






제품 사양




>>ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 제품 정보 바로 가기<<






패키지

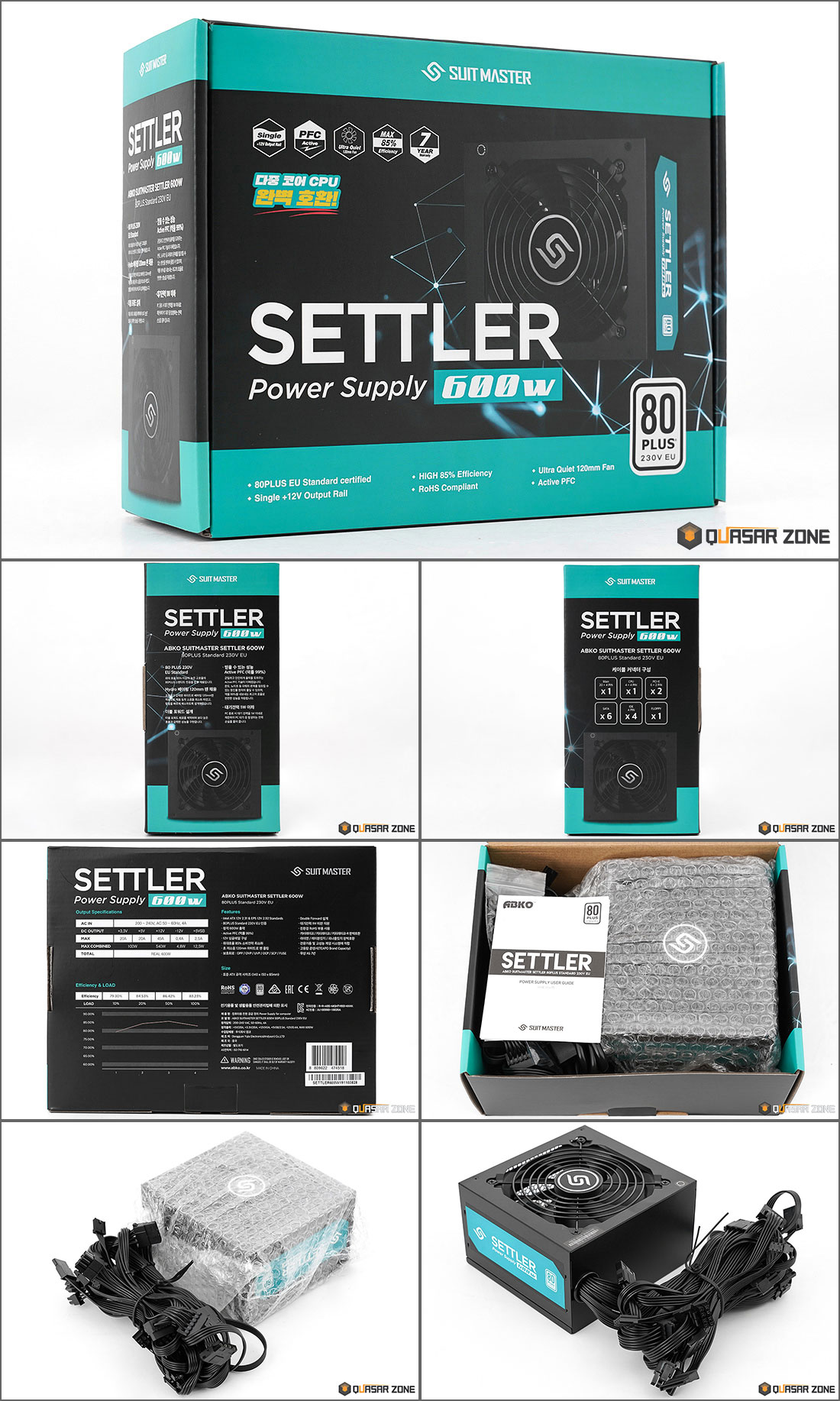

박스 앞면에는 SETTLER 사진과 제품명 그리고 제품 주요 특징이 섬네일로 표기되었습니다. 박스를 돌려 왼쪽을 바라보면 제품 특징, 오른쪽을 보면 케이블 포트 구성을 바로 확인할 수 있습니다. 뒷면에는 SETTLER 600W 스펙표와 효율 그래프, 상세 정보와 인증 마크, 전파인증, KC 인증, 시리얼 번호 등 구체적인 정보를 볼 수 있습니다. 박스를 개봉하면 파워서플라이는 에어캡에 안전하게 포장되어 있습니다.






파워서플라이와 전원 케이블, 사용자 설명서, 케이스 조립용 나사 4개, 케이블 타이 3개가 제공됩니다.






패키지 박스는 비닐로 밀봉 포장하여, 재포장 이슈 같은 불안 요소를 원천 봉쇄했습니다. 이를 통해 구매한 제품이 새 제품인지 확인하기 쉽습니다.






디자인

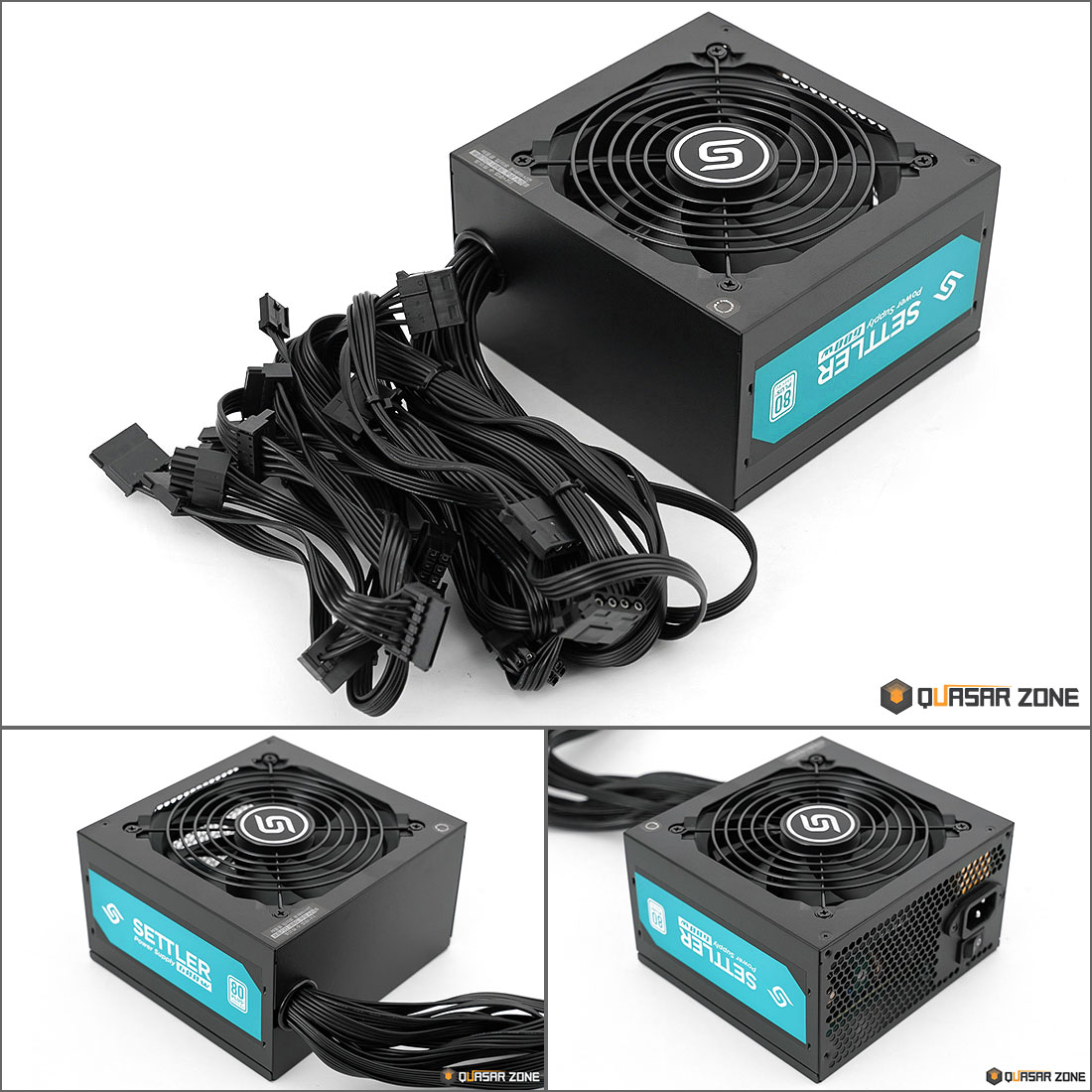

ATX 파워서플라이 폼팩터(140×150×86mm)로 제작되어, 미들타워 케이스에 조립 시 간섭 없이 장착이 가능합니다. 검은색 섀시에 외부로 팬 그릴이 고정되는 형태로 디자인되었으며, 팬그릴 중앙에 SUITMASTER 로고로 포인트를 주었습니다. 측면에는 민트색으로 디자인된 스티커가 부착되었습니다.





칼국수처럼 납작한 형태에 검은색 플랫 케이블을 통해 선정리 편의성을 높였으며, 대부분 18AWG로 구성되었습니다. 사용 빈도 및 전력 소비량이 낮은 FDD 케이블은 22AWG로 구성되었습니다.

*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.






내부





보급형 파워서플라이 제품들과 유사한 내부 구성 및 마감 상태를 확인할 수 있습니다. TEAPO 390uF / 420V - 105℃ 메인 콘덴서를 사용했으며, EMI 필터, Active-PFC, 방열판이 PCB에 실장 되었습니다. 스위칭 변환부는 메인 트랜스와 스위칭 트랜스로 구성되어 있으며, 2차 출력단에도 TEAPO 105℃(1000uF / 16V, 2200uF / 16V, 3300uF / 16V) 콘덴서를 사용했습니다. 파워 및 시스템 보호를 위해 HIGHER TL113D의 Secondary Supervisor IC 회로를 탑재했습니다.






슬리브 베어링보다 소음이 낮고, 긴 수명을 보장하는 Hydro베어링이 사용된 120mm 쿨링팬이 탑재되었습니다.


* Hydro 베어링, Hydraulic 베어링은 근본적으로 유체베어링을 뜻합니다. 하지만, 오리지널 유체베어링인 FDB 베어링은 특허가 등록된 상태이며, FDB 베어링 사용을 위해서는 별도의 비용을 지불해야 하므로 다른 쿨링팬들에 비해 가격이 높습니다. 이러한 문제를 해결하기 위해 각 쿨링팬 제조사에서 대안으로 제작한 제품이 바로 Hydro 베어링이라 할 수 있습니다.






■ 보호회로
OVP (Over Voltage Protection) = 과전압 보호회로
UVP (Under Voltage Protection) = 저전압 보호회로
OPP (Over Power Protection) = 과전력 보호회로
OCP (Over Current Protection) = 과전류 보호회로
SCP (Short Circuit Protection) = 단락(합선) 보호회로





파워서플라이 효율

3552649148_Gz6PKHa4_e7887a8c21af1e7ab346

80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)







3552649148_eWSkuBTz_9f82a0de56736d8b2d94


파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워는 230V EU Standard 인증을 받은 제품으로 최대 효율 85%(Typical 기준, 50% 부하)를 보장합니다.

[20% 로드 시 = 82%, 50% 로드 시 = 85%, 100% 로드 시 =  82%]






테스트 결과, 최대 효율은 30% 부하 구간에서 측정된 87.27%였으며, 50% 부하에서도 86.67%로 인증 기준값(85%)를 상회하는 성능을 보여주었습니다. 다만, 100% 부하에서는 81.44%로 인증 기준값인 82%보다 0.56% 낮은 효율 값을 확인할 수 있었는데요. 효율 성능의 경우 ±1%는 오차 범위 내로 정상 범주로 인정하기에 문제 되지 않는 수치라 할 수 있습니다. (샘플에 따라 차이가 있을 수 있습니다.)


Cross Load 테스트의 +12V 최대 부하(=540W 출력)에서는 84.32%로 측정되었으며, +3.3V와 +5V 라인(=100W 출력) 최대 부하 테스트에서는 75.74%의 효율 성능으로 +12V 최대 부하 조건보다는 8.58% 낮게 측정되었습니다.







인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4 PIN, PCIe 6+2 PIN) 라인 출력 전압을 확인해봤습니다. 10% 부하에서는 12.049V, 12.04V 출력을 보여주었으며, 100% 부하에서는 11.791V, 11.716V로 측정되었습니다.


최저 및 최고 부하 간 차이는 EPS 4+4P PIN(CPU 보조 전원)은 0.258V 그리고 PCIe 6+2 PIN(그래픽카드)은 0.324V로 확인되었으며, DC to DC 회로가 없는 보급형 제품이라는 점을 고려하면 무난한 성능을 보여주었다고 할 수 있습니다.






ABKO SUITMASTER SETTLER 파워에는 Hydro 베어링으로 설계된 120mm 쿨링팬이 탑재되었으며, 부하에 따른 쿨링팬 RPM(Revolution Per Minute) 변화도 함께 확인해봤습니다. 10%에서 60% 부하까지는 900 RPM 미만의 낮은 속도로 구성되었으며, 70% 이상 부하 조건에서는 내부 열을 효과적으로 처리하기 위해 RPM이 빠르게 증가하는 것을 확인할 수 있었습니다. 최대 팬 속도는 1,551 RPM으로 측정되었습니다.







파워서플라이 디자인 가이드(ATX 폼팩터 기준)에는 5VSB(=5V STAND BY) 전력에 대안 기준 내용이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워는 550mA, 1A, 1.5A, 2.5A 총 4개 테스트에서 기준치인 75%를 넘는 5VSB 효율 성능을 보여주었습니다.






리플&노이즈 측정

3552649148_OzdQvYPb_cd0f1e1a0556a266ebe4


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.


리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.







파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.


+12V, +5V, +3.3V 전체 라인에서 인텔 파워서플라이 가이드를 만족하는 리플&노이즈 수치를 확인할 수 있었습니다.






총평



ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워는 칼럼 등록일 기준 판매 중인 ABKO 파워 중 가장 높은 판매량을 보여주는 대표 모델입니다. 보급형 시장을 타깃으로 한 제품으로 시장에서 가장 많은 소비자들이 찾는 230V EU Standard 인증을 받았으며, 최대 효율 85%를 보장하는 제품입니다. 블랙 섀시에 플랫 케이블 구성으로 깔끔한 시스템 연출 및 손쉬운 선정리가 가능하며, 케이블은 18AWG(FDD만 22AWG)로 구성했습니다.


시중에서 판매 중인 동급 제품들 대부분이 5년 내외의 품질 보증 기간을 제공하고 있으나, SETTLER 파워는 동급 최장 무상 7년을 제공합니다. 국내 소비자들이 꼼꼼하게 체크하는 1차 측 콘덴서는 TEAPO 105℃ 부품을 사용했으며, 쿨링팬도 장시간 수명을 보장하는 Hydro Bearing으로 설계된 120mm 제품이 탑재되었습니다.


파워에서 중요한 것은 역시 성능이겠죠. SETTLER 파워는 85% 효율 성능을 보장하는데요. 테스트 결과, 86.67%로 인증 기준치 이상 결괏값을 보여주었으며, 전 구간에서도  ±1% 내외 성능이 확인되었습니다. 이외에도 5VSB, CrossLoad, 리플&노이즈도 가이드 라인을 만족하는 결과였습니다. 효율과 더불어 12V 전압 출력도 중요한데요. EPS 4+4 PIN은 0.258V, PCI-E 6+2 PIN은 0.324V로 확인되었습니다. DC to DC 회로가 없는 보급형 제품이라는 점을 고려했을 때 준수한 결과였습니다.


100% 부하 시 효율 기준값은 82%이나, 측정된 결괏값은 81.44%로 약 0.56% 부족한 결과였습니다. ±1% 오차 범위내로 문제가 되지는 않으나, 동급 600W 제품 중 100% 구간에서 약 83%의 성능을 보장하는 제품도 있다는 점을 고려해보면 다소 아쉬운 부분이기는 합니다.





동급 최장 품질 보증 기간을 제공하는 보급형 파워서플라이

ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU입니다.
