ANTEC NeoECO NE650C 80PLUS BRONZE

플랫 케이블과 품질 보증 기간 무상 5년으로 돌아온 NeoECO


안녕하세요. 퀘이사존 달려입니다.


ANTEC(안텍)이 선보인 제품 중 국내 소비자들에게 좋은 평가를 받은 제품은 바로 파워서플라이를 꼽을 수 있습니다. 브론즈부터 플래티넘까지 다양한 제품군을 통해 소비자들의 니즈를 만족시켜주고 있는데요. 하지만, ANTEC 파워는 성능과 구성은 좋지만, 가격이 비싸다!라는 의견이 지배적이었습니다. 특히 파워서플라이 제품들의 상향 평준화가 빠르게 이루어지며 그 목소리는 더욱 커지게 됐는데요. 기존 고가 정책을 유지하면 ANTEC도 트렌드 변화에 발을 맞추기 시작했습니다. 그 시발점이 된 제품이 바로 2017년 출시된 NeoECO 파워라고 할 수 있습니다. 해외 직구족이 늘어나며 국내보다 해외가격이 싸다!는 인식이 더욱 높아지기 시작했는데요. ANTEC은 이러한 분위기를 타파하기 위해 국내 출시 가격을 해외보다 저렴하게 책정하며, 직구보다 저렴한 제품이 있다!라는 인식을 각인시키기도 했습니다.


NeoECO 파워는 지난 2017년 5월 공식 출시되었으며, 어느덧 3년 차에 접어들고 있습니다. 10년이면 강산도 변한다!라는 옛말이 있듯이, PC 시장은 10배 이상 빠른 큰 변화를 보여주고 있습니다. 때때로 변하는 트렌드와 신제품 등장이 지속적으로 이루어지고 있기 때문인데요. 이렇듯 NeoECO도 어느덧 출시된 지 약 3년이 지나고 있는 시점이기에 최근 파워 트렌드와는 다소 멀어질 수밖에 없었습니다. 이러한 분위기 반전시키기 위해 2020년 3월, 수정·보완한 ANTEC NeoECO NE650C 80PLUS BRONZE를 출시했습니다. 패키지 디자인과 케이블 그리고 품질 보증 기간에 변화가 예고되었는데요. 새로운 V2 제품이라고 봐도 무방할 듯합니다. 칼럼을 통해 어떠한 변화가 있는지 확인해보도록 하겠습니다.






제품 사양









ANTEC NeoECO NE650C 80PLUS BRONZE 패키지

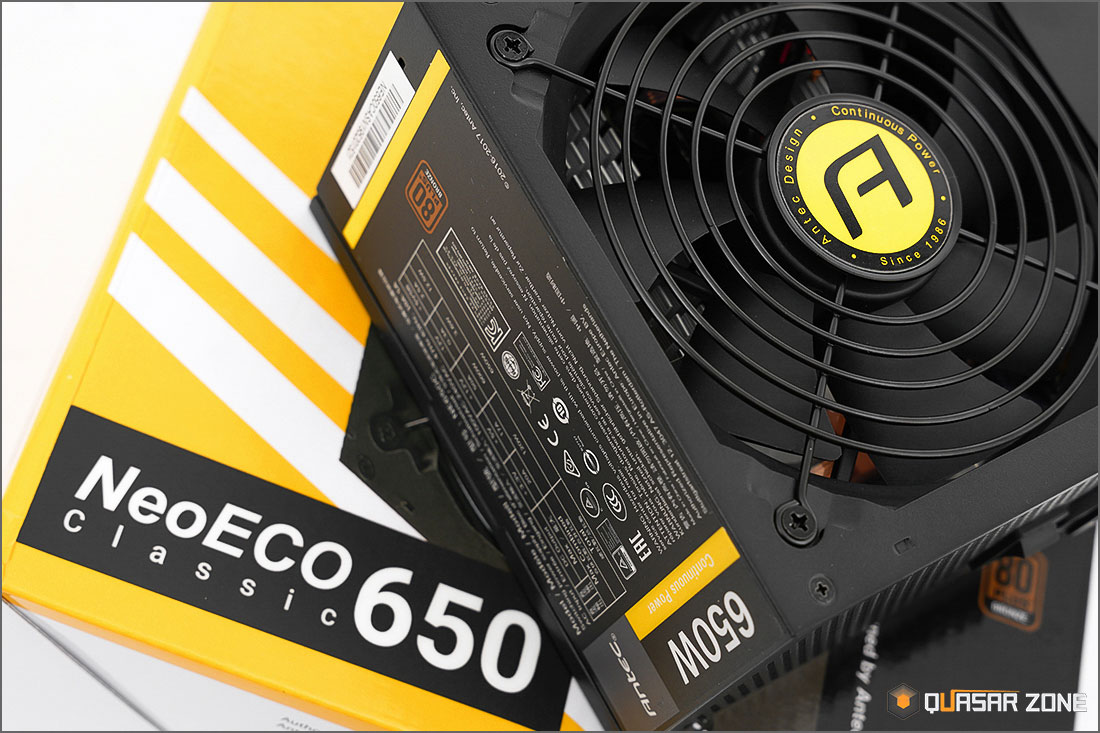

ANTEC NeoECO 파워는 패키지 디자인부터 변화된 것을 확인할 수 있습니다. ANTEC을 상징하는 노란색과 파워서플라이를 상징하는 검은색을 적절히 믹스한 패키지 색상에 NeoECO 파워 포인트와 특징이 간략하게 설명되었습니다.






파워서플라이, 전원 케이블, 조립용 나사, 사용자 설명서가 제공됩니다.






재포장 이슈 같은 불안 요소를 원천 봉쇄할 수 있다는 장점이 있습니다. 구매자는 파워서플라이가 정말 새것인지 확인하기도 쉽습니다.






ANTEC NeoECO NE650C 80PLUS BRONZE 디자인

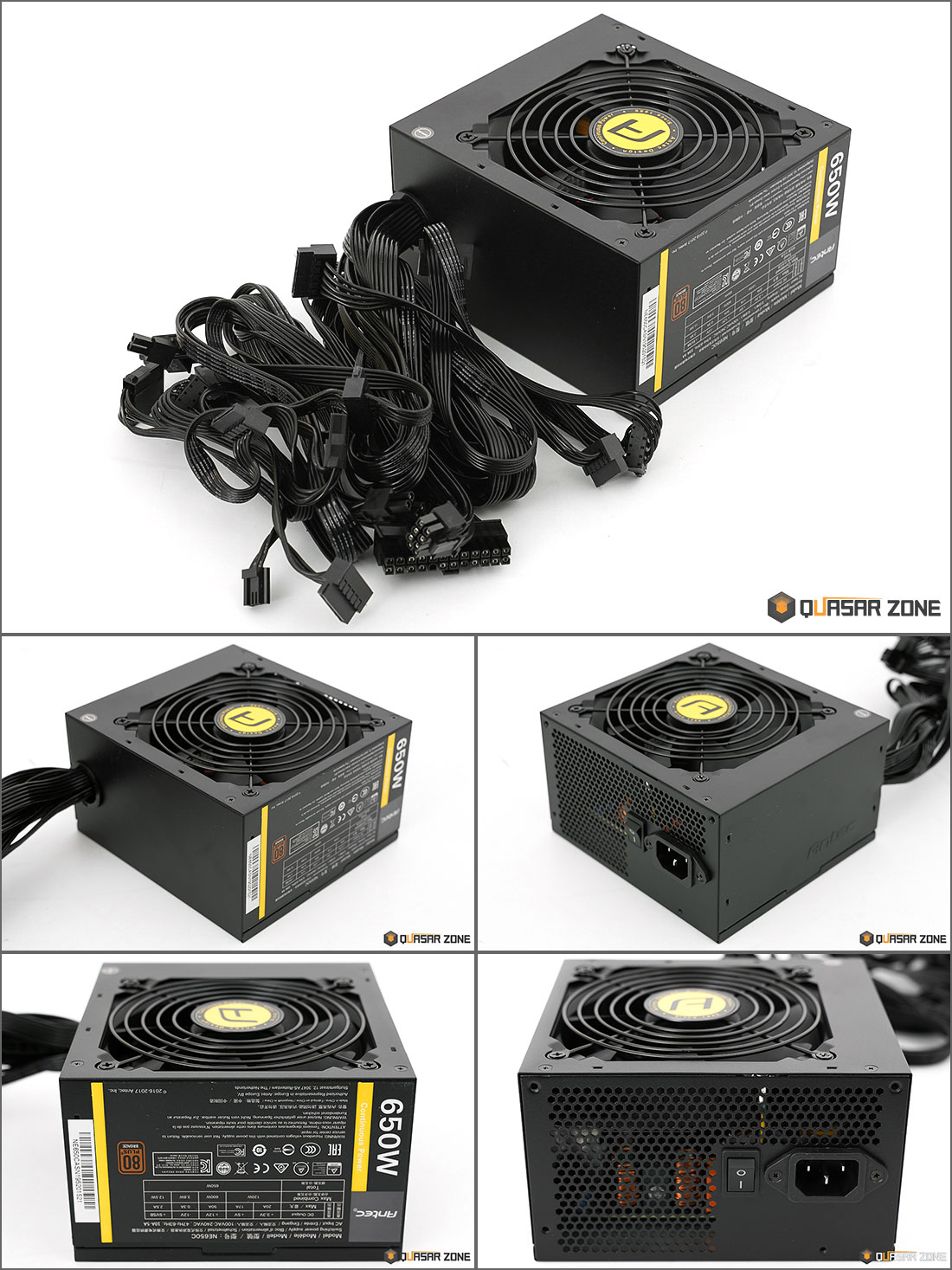

기존 NeoECO 시리즈와 같은 ATX 파워서플라이 폼팩터(140×150×86mm)로 설계되어 미들타워 케이스 기준으로 간섭 없이 장착이 가능합니다. 섀시와 케이블 모두 검은색으로 구성하여 깔끔한 모습을 보여줍니다.






케이블은 칼국수처럼 납작한 형태에 검은색으로 제작되었으며, 포트 구성에 따라 케이블 두께에 차이가 있습니다. 많은 전력을 소모하는 Main 20+4 PIN, EPS 4+4 PIN, PCI-E 6+2 PIN은 18AWG 선재를 사용했고, SATA와 Molex 포트는 20 AWG 선재를 사용했습니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 수치가 낮을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 사용하는 것이 안정적이라 할 수 있으며, PC용 파워서플라이 경우 주로 18AWG 케이블을 사용하고 있습니다. 보급형 제품의 경우 20, 22AWG를 사용하는 경우도 있습니다.






ANTEC NeoECO NE650C 80PLUS BRONZE 내부

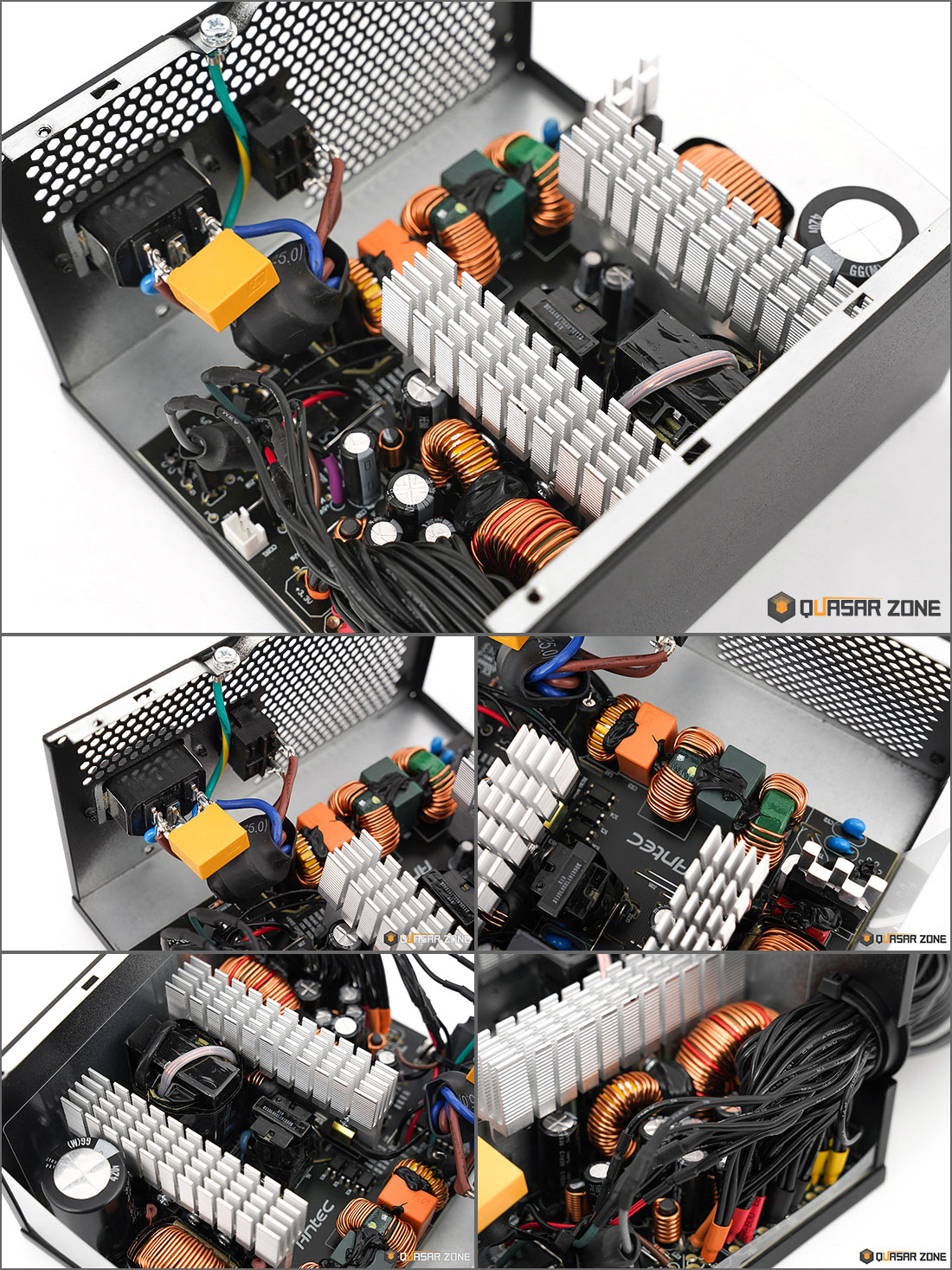

ANTEC NeoECO NE650C 80PLUS BRONZE 파워는 외부로 노출된 케이블은 최소화하고, 주요 부품들은 모두 PCB 회로에 실장 하는 형태로 구성되었습니다. 이를 통해 파워 전력 손실 및 출력 성능을 개선했으며, 출력단에는 DC to DC 회로를 추가하여 12V 가용력을 높였을 뿐만 아니라 12V, 5V, 3.3V에서 안정적인 출력까지 보장합니다. 1차 측 콘덴서는 nichicon 330uF / 420V - 105℃ 부품, 2차 측 콘덴서는 nichicon 2200uF / 16V - 105℃와 Rubycon 1000uF / 16V 105℃ 부품이 탑재되었습니다.






일반 슬리브 베어링 쿨링팬보다 높은 내구성과 수명을 자랑하는 더블 볼 베어링 쿨링팬(D12BH-12)이 탑재되었습니다. 베어링 품질에 따라 차이가 있지만, 평균적으로 7만 시간에서 20만 시간까지 수명을 보장할 뿐만 아니라 40℃ 이상 내부 온도에서도 안정적인 동작이 가능합니다. 다만, 볼 베어링 특성상 작동 간 소음이 발생하기도 합니다.




■ 보호회로 구성
OCP (Over Current Protection) = 과전류 보호회로
OVP (Over Voltage Protection) = 과전압 보호회로
UVP (Under Voltage Protection) = 저전압 보호회로
OPP (Over Power Protection) = 과전력 보호회로
SCP (Short Circuit Protection) = 단락(합선) 보호회로





파워서플라이 효율

3552649148_Gz6PKHa4_e7887a8c21af1e7ab346

80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)







3552649148_eWSkuBTz_9f82a0de56736d8b2d94


파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






ANTEC NeoECO NE650C 80PLUS BRONZE 파워는 80PLUS BRONZE 인증을 받았으며, 최대 효율 85%(Typical 기준, 50% 부하)를 보장합니다.

[80PLUS 인증 기준값, 20% 로드 시 = 82%, 50% 로드 시 = 85%, 100% 로드 시 =  82%]






로드 장비를 통해 측정된 최대 효율은 87.65%였으며, 100% 부하에서는 84.12%로 기준값(82%)을 넘어서는 성능을 확인할 수 있었습니다. 80PLUS BRONZE 인증값과 비교 시 적게는 2.12%에서 많게는 4.17% 높은 효율값을 보여주었습니다.


Cross Load 테스트의 +12V 최대 부하(=600W 출력)에서는 85.48%로 측정되었으며, +3.3V와 +5V 라인(=120W) 최대 부하 테스트에서는 75.45%로 +12V 최대 부하 조건보다 약 10.03% 가량 낮은 결괏값을 확인할 수 있었습니다.






인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4PIN, PCIe 6+2PIN) 라인 출력 전압을 확인해봤습니다. 10% 부하에서는 11.881V, 11.888V 출력을 보여주었으며, 100% 부하에서는 12.098V, 12.155V로 측정되었습니다. 최저 및 최고 부하 간 차이는 EPS 4+4 PIN은 0.217V 그리고 PCIe 6+2 PIN 은 0.267V로 확인되었으며, DC to DC 회로가 없는 제품이라는 점을 고려했을 때 준수한 출력을 보여주었습니다.






ANTEC NeoECO NE650C 80PLUS BRONZE 파워에는 더블 볼 베어링으로 설계된 120mm 쿨링팬이 탑재되었으며, 부하에 따른 쿨링팬 RPM(Revolution Per Minute) 변화도 함께 확인해봤습니다.


10%에서 50% 부하까지는 900 RPM 미만의 낮은 속도로 작동했으며, 60% 구간부터 RPM이 빠르게 상승하는 것을 확인할 수 있었습니다. 100% 로드 시 최대 팬 속도는 1,662 RPM으로 측정되었습니다.






파워서플라이 디자인 가이드(ATX 폼팩터 기준)에는 5VSB(=5V STAND BY) 전력에 대안 기준이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


550mA, 1A, 1.5A, 2.5A 총 4개의 테스트에서 기준치인 75%를 넘는 +5VSB 효율 성능을 보여주었습니다.






리플&노이즈 측정

3552649148_OzdQvYPb_cd0f1e1a0556a266ebe4


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.






파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.



ANTEC NeoECO NE650C 80PLUS BRONZE 파워는 +12V, +5V, +3.3V 라인에서 인텔 파워서플라이 가이드를 만족하는 결괏값을 확인할 수 있었습니다.






총평



ANTEC NeoECO NE650C 80PLUS BRONZE 파워는 2017년 5월 출시된 기존 NeoECO 파워를 수정·보완한 제품입니다. 기존 NecECO는 일반 슬리빙 케이블 마감을 적용했으나, 파워 시장 트렌드가 플랫 케이블로 바뀌며 해당 부분에 대한 지속적인 소비자들의 변경 요구가 있었는데요. 수정 제품은 모든 케이블을 플랫으로 변경하여 소비자들의 의견을 반영한 것을 확인할 수 있었습니다. 기존에는 AQ3, 즉 품질 보증 기간을 3년만 제공했고, 국내 유통사인 뉴런글로벌이 ANTEC 본사와 협의를 통해 무상 3년 + 유상 2년을 제공했는데요. 수정 제품은 AQ5, 무상 5년으로 기간을 확대 적용했습니다. 해당 2가지 포인트는 최근 파워서플라이 시장 트렌드를 잘 반영한 모습이라 할 수 있겠습니다.





기존 NeoECO 제품과 동일하게 80PLUS BRONZE 인증 파워이며, 전 구간에서 인증값보다 2% 이상 높은 우수한 성능을 보여주었습니다. 제품 DB에서 최대 효율 88% 보장이라고 안내하고 있는데요. 50% 구간 기준 약 0.47% 차이로 오차범위(±1%) 내 성능을 확인할 수 있었습니다. 효율 성능뿐만 아니라 12V 전압 강하, 5VSB 효율, CrossLoad, 리플&노이즈 테스트에서 가이드 라인을 만족하는 결괏값을 보여주었습니다.





국내 사용자들이 꼼꼼하게 체크하는 1차 측 콘덴서는 nichicon 330uF / 420V - 105℃ 부품이 사용되었습니다. 부품 수급에 따라 HITACHI 제품이 혼용된다고 합니다. 파워의 쿨링을 담당하는 쿨링팬은 정말 중요한데요. 보급형 파워들의 경우 종종 슬리브 베어링을 탑재하는 경우가 많습니다. NeoECO는 높은 내구성과 긴 수명을 보장하는 더블 볼 베어링 쿨링팬을 탑재했습니다. 또한, 소비자 부담이 없도록 기존 제품 동일한 가격에 판매된다고 공식 유통사(뉴런글로벌)를 통해 확인했습니다. 패키지와 구성이 발전되면서 가격은 동결한 점은 칭찬할만합니다.


파워에도 아쉬운 점은 있습니다. 최근 출시된 650W 파워들의 경우 EPS(CPU 보조전원) 케이블을 8+4핀 또는 8+8핀 형태로 구성하고 있는데요. 4+4핀 타입으로 기존 타입을 유지한 점은 X570 칩세트 마더보드 사용자들에게는 다소 아쉬운 부분일 것입니다.







플랫 케이블과 무상 5년 품질 보증 기간으로 돌아온 파워

ANTEC NeoECO NE650C 80PLUS BRONZE입니다.
