FDB 쿨링팬과 플랫 케이블로 업그레이드



안녕하세요. 퀘이사존 달려입니다.


(주)한미마이크로닉스는 파워서플라이를 시작으로 케이스, 게이밍 기어 등 다양한 제품을 유통하고 있는 국내 브랜드입니다. 그중 가장 유명한 제품은 바로 파워서플라이라고 할 수 있는데요. 초기에는 보급형 파워 Classic 시리즈가 주를 이루었으나, 최근에는 80PLUS GOLD 및 PLATINUM 인증을 받은 ASTRO GD, ASTRO PLATINUM 등 하이엔드 등급의 파워까지 선보이며 다양한 라인업을 보유하고 있는 파워 브랜드로 성장했습니다. 마이크로닉스는 브랜드 경쟁력을 높이고, 소비자들의 니즈를 만족시키기 위해 금천구 가산동에 위치한 본사에 기술연구소를 구축하여 제품 개발에 힘을 쏟고 있습니다.


마이크로닉스는 기존 출시된 제품들에 대해서도 지속적인 업그레이드를 진행해왔습니다. 이번 칼럼에서 살펴볼 마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워도 이와 마찬가지인데요. 2017년 4월 출시된 마이크로닉스 Performance II PV 600W 80Plus Bronze Surge 4K 파워에서 케이블과 쿨링팬을 시장 트렌드에 맞게 변경했습니다. 국내 사용자들이 선호하는 FDB 베어링(=유체 베어링)을 통해 저소음과 긴 수명을 보장하며, 플랫 케이블을 통해 슬리브 베어링보다 깔끔한 시스템 연출과 선정리가 가능해졌습니다. 이외에 내구성을 위한 SURGE 4K, 디지털 전압 제어 D-VRM, 특허기술 애프터 쿨링은 모두 동일하게 적용되었는데요. 퀘이사 칼럼을 통해 제품 구성과 성능을 살펴보도록 하겠습니다.






제품 사양










마이크로닉스 Performance II PV 600W FDB 패키지




Bronze 인증을 뜻하는 갈색과 검은색 기반으로 디자인된 패키지 박스에는 마이크로닉스 로고와 제품 사진, 특징이 간략하게 표기되었으며, 후면에는 제품 특징과 정보가 상세히 안내되어 있습니다.






파워서플라이와 함께 사용자 매뉴얼, PC 조립용 나사 4개, 전원 케이블이 제공됩니다.






마이크로닉스 Performance II PV 600W FDB 디자인

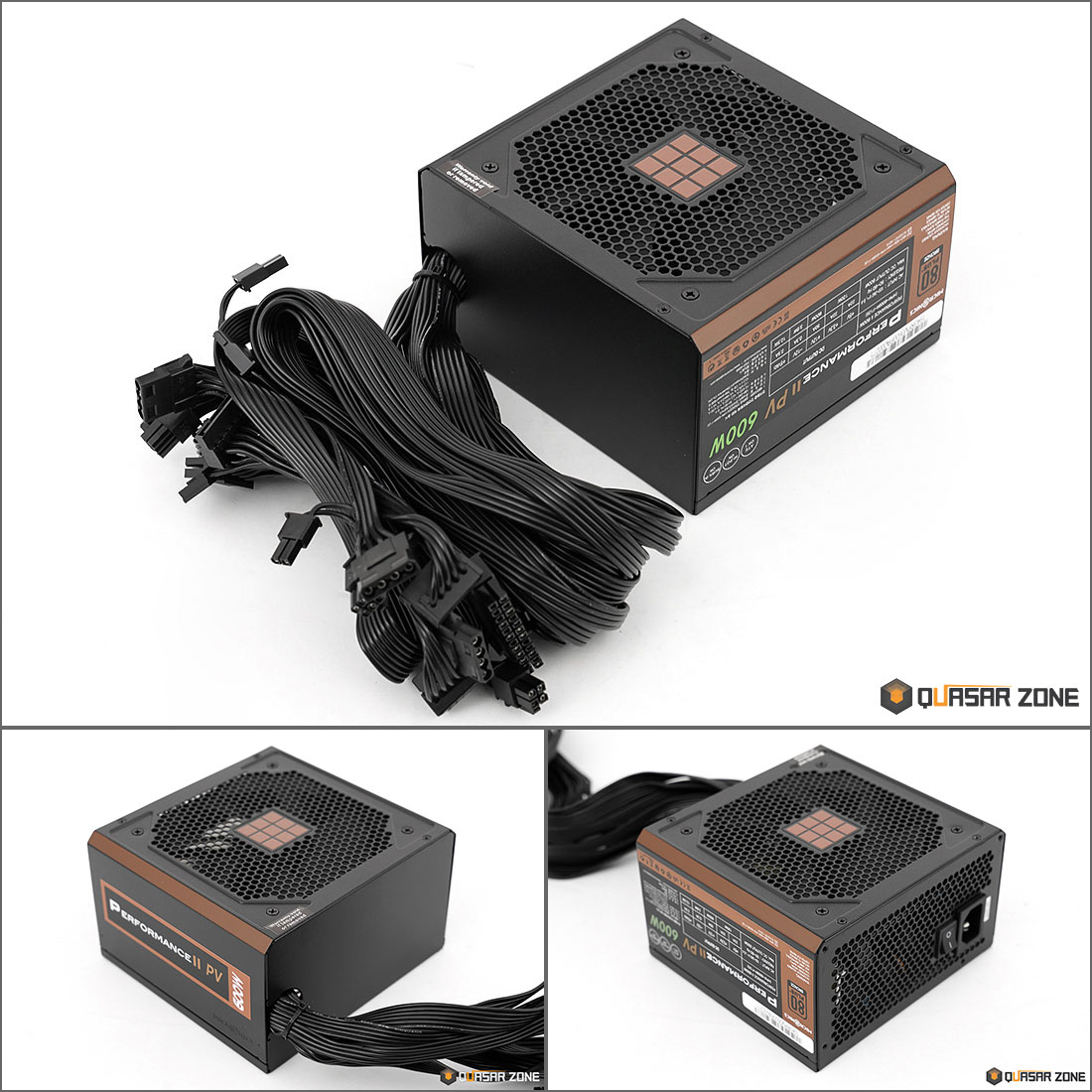

ATX 파워서플라이 폼팩터(140×150×86mm) 미들타워 케이스라면 간섭 없이 장착할 수 있습니다. 섀시와 팬그릴 그리고 케이블 커넥터 파트까지 검은색을 입었으며, 측면에 갈색 엣지 디자인을 통해 사각형 형태의 딱딱한 파워서플라이 디자인에 포인트를 주었습니다. 이뿐만 아니라 팬그릴 중앙에 위치한 마이크로닉스 로고와 측면 스티커도 Bronze를 상징하는 갈색이 적용되었습니다.






칼국수처럼 납작한 형태에 검은색 플랫 케이블로 구성되었으며, 케이블 파트에 따라 두께 차이가 있습니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.






마이크로닉스 Performance II PV 600W FDB 내부

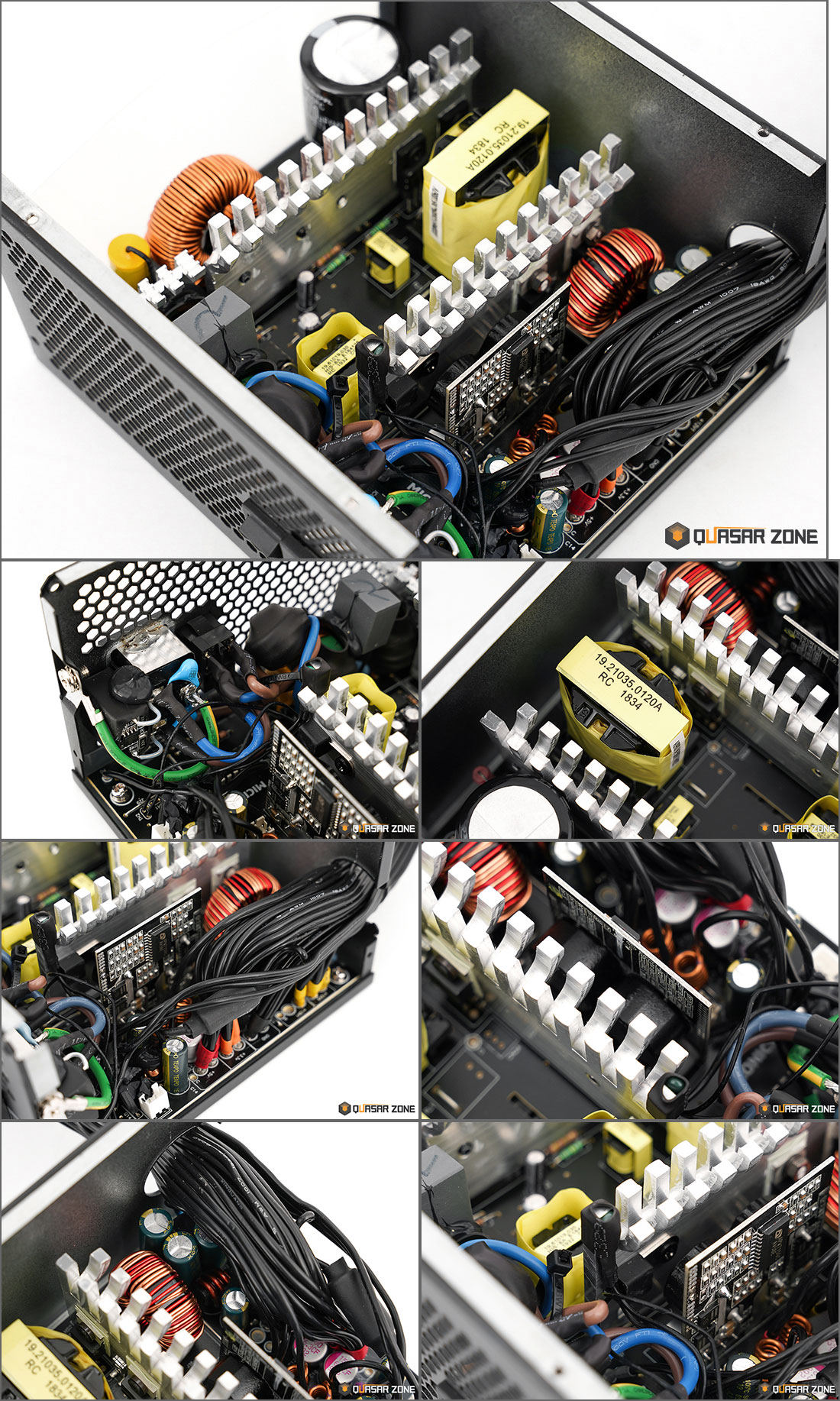

메인 콘덴서는 Rubycon 470uF / 400V - 105℃ 콘덴서가 탑재되었으며, DC to DC 회로를 통해 +12V 가용력을 100%까지 높였으며 5V, 3.3V를 포함한 모든 라인에서 안정적인 출력을 제공합니다. 또한, 대기전력 감소를 위해 자체 개발한 매직 스위치 IC가 장착되었으며, EMI 필터, 알루미늄 방열판, 스위칭 트랜스가 탑재되었습니다. 출력단에는 DC 전류 바이어스 및 고주파 저손실, 저소음 그리고 뛰어난 열 안정성까지 갖춘 센더스트 인덕터 코어를 적용하여 효율, 리플노이즈, 온도 안정성을 높였습니다.






쿨링팬은 GLOBE의 120mm FDB(Fluid Dynamic Bearing, 유체 베어링) 제품을 사용했습니다. 모터 축 주변의 베어링에 점성이 낮은 윤활유가 들어있어 회전 시 마찰을 최대한 줄여주는 구조이며, 이때 윤활유의 증발 및 먼지 유입을 막기 위해 외부와의 접촉을 원천적으로 차단합니다. 이러한 구조로 인해 뛰어난 내구성을 보여주며, 높은 RPM에서도 볼베어링과 슬리브 베어링보다 소음이 낮다는 장점이 있습니다.



■ 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

UVP (Under Voltage Protection) = 저전압 보호회로

OPP (Over Power Protection) = 과전력 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

OTP (Over Temperature Protection) = 과온도 보호회로

OCP (Over Current Protection) = 과전류 보호회로






파워서플라이 효율

3552649148_Gz6PKHa4_e7887a8c21af1e7ab346

80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)







3552649148_eWSkuBTz_9f82a0de56736d8b2d94


파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워는 80PLUS Bronze 인증을 받았으며, 최대 효율은 85%(Typical 기준, 50% 부하)를 보장합니다.

[80PLUS 인증 기준값, 20% 로드 시 = 82%, 50% 로드 시 = 85%, 100% 로드 시 =  82%]







테스트 결과, 20% 로드 시 = 86.17%, 50% 로드 시 = 88.17%, 100% 로드 시 = 85.08% 성능을 확인할 수 있었으며, 전 구간에서 80PLUS Bronze 인증 기준값보다 3% 이상 높은 성능을 확인할 수 있었습니다. Bronze 인증 제품이지만 한 단계 높은 Silver 인증에 준하는 성능을 발휘하는 점은 인상적이라 할 수 있습니다. 여기에 D-VRM 기술이 적용되어 +12V, +5V, +3.3V 라인에서 안정적인 출력을 확인할 수 있었습니다.


Cross Load 테스트의 +12V 최대 부하(=600W)에서는 86.34%로 측정되었으며, +3.3V와 +5V 라인(=120W) 최대 부하 테스트에서는 80.64%의 효율 성능이 확인되었습니다.






인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. 10% 부하에서는 12.029V, 12.026V 출력을 보여주었으며, 100% 부하에서는 12.045V, 12.019V로 측정되었습니다.


최저 및 최고 부하 간 차이는 EPS 4+4Pin은 0.016V 그리고 PCIe 6+2Pin은 0.007V로 확인되었는데요. 특허기술인 D-VRM 기술을 통해 ±0.5% 이내의 안정적인 전압 출력을 보여주었습니다.







파워서플라이 디자인 가이드(ATX 폼팩터 기준)에는 5VSB(=5V STAND BY) 전력에 대안 기준 내용이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB는 550mA, 1A, 1.5A, 2.5A 총 4개 테스트에서 기준치인 75%를 넘는 5VSB 효율 성능을 보여주었습니다.






리플&노이즈 측정

3552649148_OzdQvYPb_cd0f1e1a0556a266ebe4


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.


리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.







파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.


+12V, +5V, +3.3V 전체 라인에서 인텔 파워서플라이 가이드를 만족하는 리플&노이즈 수치를 확인할 수 있었습니다.






총평



마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워는 2017년 출시된 마이크로닉스 Performance II PV 600W 80Plus Bronze Surge 4K를 업그레이드한 제품입니다. 220V 환경에서만 사용 가능한 230V EU 인증 제품들과 달리 프리 볼트(100V-240V) 환경에서 사용 가능한 제품에만 부여되는 80PLUS Bronze 인증을 받았으며, 이를 통해 50% 부하에서 최대 85% 효율을 보장합니다. 출력단에 DC to DC 회로를 구성하여 12V 출력도 100%까지 가능합니다.


기존 제품과 차이점은 크게 2가지입니다. 첫 번째는 플랫 케이블입니다. 국내 케이스 시장은 강화유리 제품이 독식하고 있는 상태로 내부 선정리의 중요성도 상당히 높아졌습니다. 기존에 알록달록한 케이블에서 벗어나 심플한 블랙 색상에 납작한 플랫 케이블을 통해 깔끔한 선정리가 가능해졌습니다. 두 번째는 FDB 쿨링팬입니다. FDB(Fluid Dynamic Bearing, 유체 베어링) 베어링은 보급형 제품들에 주로 탑재되는 Sleeve 베어링보다 높은 내구성과 저소음 그리고 고온 환경에서도 장시간 사용이 가능합니다.





디지털 전압 제어 기술, D-VRM을 통해 ±0.5%(산업 표준 = 3~5%) 이내 전압 변동률을 보장하는데요. 테스트 결과에서도 칼 전압에 가까운 안정적인 출력을 확인할 수 있었으며, 80PLUS GOLD 이상급 하이엔드 파워들이 보여주는 전압을 Bronze 파워에서도 보여준 점은 인상적이었습니다. 여기에 특허 기술인 애프터 쿨링, 내구성을 높여주는 SURGE 4K, 매직 스위치 IC, 고급 센더스트 인덕터 코어 등 기존 Performance II PV 시리즈의 고유 특징은 고스란히 이어받았습니다. 일부 부품이 변경되었지만 가격은 기존과 동일하다는 점은 소비자 입장에서 환영할 소식일 것입니다.


최근 출시된 파워들은 FDD 케이블을 없애거나 FDD 어댑터 형태로 제공하고 있는데요. 기존 제품과 동일하게 Molex 케이블 파트에 연결된 상태가 유지되었는데요. 추후 수정되면 좋을듯 합니다. 성능과 안정성 모두 동급 브론즈 제품 중 최상위라고 할 수 있지만, 소비자는 제품을 선택할 때 가격을 가장 먼저 확인하게 되는데요. 시중에서 인기가 높은 제품들에 비해서는 다소 비싸게 보일 수 있습니다.






소비자들이 선호하는 FDB 베어링과 플랫 케이블로 변경하고, 아이덴티티는 고스란히 유지한 브론즈 파워

마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB입니다.









퀘이사존의 저작물은 크리에이티브 커먼즈 저작자표시-비영리-변경금지 4.0 국제 라이선스에 따라 이용할 수 있습니다.
