시소닉의 보급형 골드 파워, 시소닉 CORE GOLD GM-650 Modular

퀘이사존달려 405 3008 204



시소닉 CORE GOLD GM-650 Modular

보급형 GOLD 시장 공략을 위해 출시된 CORE 시리즈


안녕하세요. 퀘이사존 달려입니다.


최근 PC 하드웨어 시장을 보면 라인업을 이전보다 촘촘하게 구성하고 있습니다. 대표적으로 그래픽카드 시장을 꼽을 수 있는데요. RTX 2080 Ti를 시작으로 2080 SUPER, 2080으로 구성된 RTX 20 시리즈와 보급형 게이밍 그래픽카드를 표방한 GTX 16 시리즈까지 국내 시장에서 유통중인 엔비디아 제품(칩세트)만 10개가 넘습니다. 상당히 많다는 점을 쉽게 알 수 있는데요. 최근에는 CPU, 메모리, 파워서플라이 시장까지 이러한 분위기가 감지되고 있습니다.


세계 파워서플라이 시장은 최근 GOLD 인증 제품의 가격대가 무너지며 치열한 경쟁을 펼치고 있는데요. 기존 GOLD 파워들은 풀 모듈러 기반으로 구성되어 비싼 가격대의 포지션을 잡고 있었으나, 최근에는 조금이라도 더 저렴한 제품을 찾는 소비자들의 지갑을 열기 위해 논 모듈러, 하프 모듈러 라인이 추가되기 시작했습니다. 기존 풀 모듈러 GOLD 파워만 유통하던 브랜드들은 해당 시장 분위기 변화에 즉각 대응하기가 어려웠는데요. 저렴한 GOLD 파워 시장 규모가 점차 커지는 양상을 보이자 결국 글로벌 파워 제조사들도 라인업을 늘리기 시작했습니다.





이번 칼럼에서 살펴볼 시소닉 CORE GOLD 시리즈가 바로 틈새시장 공략을 위해 출시된 제품이라 할 수 있습니다. CORE 시리즈는 시소닉 베스트셀러 제품인 FOCUS 시리즈를 원가 절감한 제품이며, FOCUS가 가진 주요 특징을 대부분 이어받았습니다. 섀시는 기존 S12 III 시리즈와 같은 프레임을 사용했으며, 한국 시장에는 650W 단일 제품만 출시됩니다. 케이블은 모두 플랫 케이블을 적용했으며, TUF Gaming Alliance 브랜드 협약을 한 제품이기도 한데요. 퀘이사 칼럼에서는 하프 모듈러 타입으로 구성된 시소닉 CORE GOLD GM-650 Modular를 살펴보도록 하겠습니다.













제품 사양









시소닉 CORE GOLD GM-650 Modular 패키지



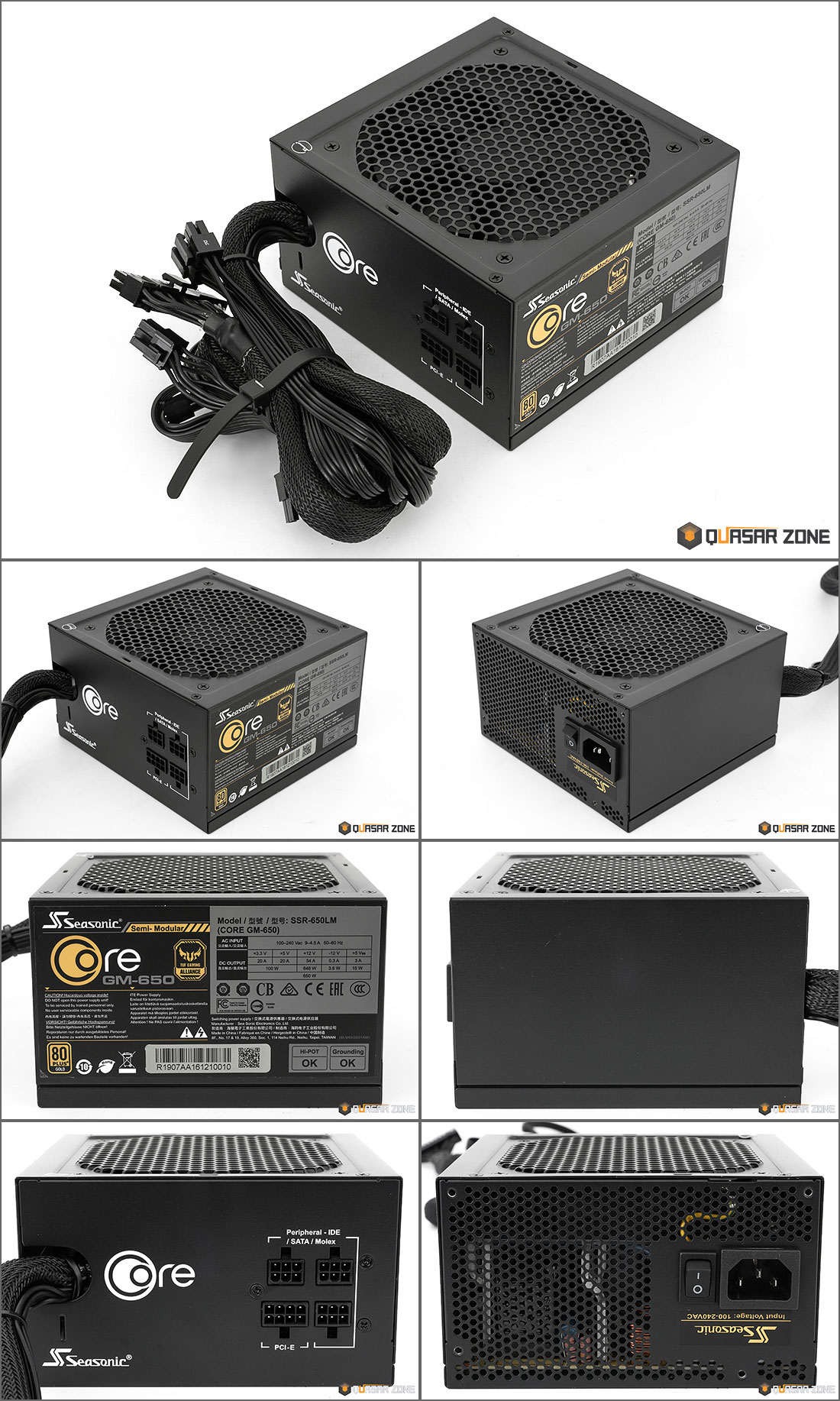

박스에는 시소닉과 TUF 로고, 80PLUS GOLD 로고, 품질 보증 기간 등 간략한 정보만 표기되었으며, 후면부에 CORE GOLD GM 파워에 대한 특징이 상세히 설명되어 있습니다. 박스를 개봉하면 스폰지와 비닐에 파워서플라이 담겨있으며, 모듈러 케이블도 비닐 봉지에 담겨있습니다.






전원 케이블, 조립용 나사, 사용자 설명서, 케이블 타이, 파워서플라이 테스트기가 제공됩니다.






제공되는 테스트기를 메인 20+4Pin 케이블에 연결하고, 파워 후면에 위치한 전원 버튼을 켜주면 파워가 작동하는데요. 이를 통해 파워의 구동 여부를 간략히 확인할 수 있습니다.






일반 소비자들의 경우 중구난방인 시소닉 파워 제품명으로 인해 제품을 구별하기 어렵다는 의견이 있었습니다. 이러한 문제점을 개선하기 위해 2019년 9월부터 출시되는 제품들은 모두 OneSeasonic 정책에 따라 제품명, 등급, 모듈 방식, 용량 등 체계적으로 정리하는 작업을 진행했습니다. 해당 부분은 위에 첨부된 이미지를 통해 확인하실 수 있습니다.






맥스엘리트에서 공식 유통하는 시소닉 제품은 모두 비닐로 밀봉 처리가 되었습니다. 재포장 이슈 같은 불안 요소를 원천 봉쇄할 수 있다는 장점이 있습니다. 구매자는 파워서플라이가 정말 새것인지 확인하기도 쉽습니다.






시소닉 CORE GOLD GM-650 Modular 디자인

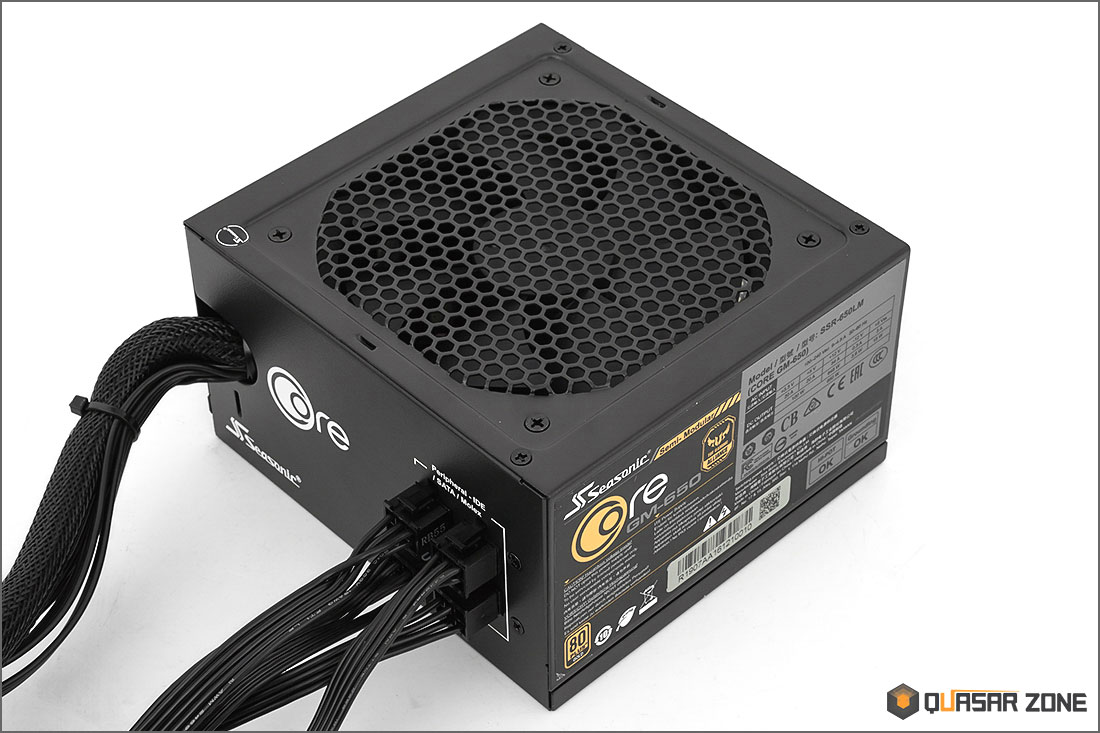

시소닉 CORE GOLD GM 시리즈는 기존 FOCUS 시리즈와 같은 ATX 파워서플라이 폼팩터(140×150×86mm)로 설계되어 미들타워 케이스 기준으로 간섭 없이 장착이 가능합니다. 퀘이사 칼럼을 통해 살펴보았던 S12III Bronze 시리즈와 같은 섀시를 사용하였으며, 올 블랙 색상에 심플한 외형과 마감 상태를 보여줍니다.




시소닉 CORE GOLD GM-650 Modular 파워에는 S2FC 팬 컨트롤 시스템이 적용되었습니다. 부하량이 50% 미만인 상태에서는 사일런트 모드로 작동하며, 부하량이 높아지는 60% 구간 이후부터는 쿨링팬 속도가 빨라지도록 설정되었습니다.






하프 모듈러 디자인을 통해 시스템 구성에 필요한 케이블만 연결하여 깔끔한 선정리를 할 수 있습니다. 케이블은 칼국수처럼 납작한 형태에 검은색으로 제작되었으며, 모듈러 케이블은 모두 18AWG로 구성되었습니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 수치가 낮을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 사용하는 것이 안정적이라 할 수 있으며, PC용 파워서플라이 경우 주로 18AWG 케이블을 사용하고 있습니다. 보급형 제품의 경우 20, 22AWG를 사용하는 경우도 있습니다.






시소닉 CORE GOLD GM-650 Modular 내부

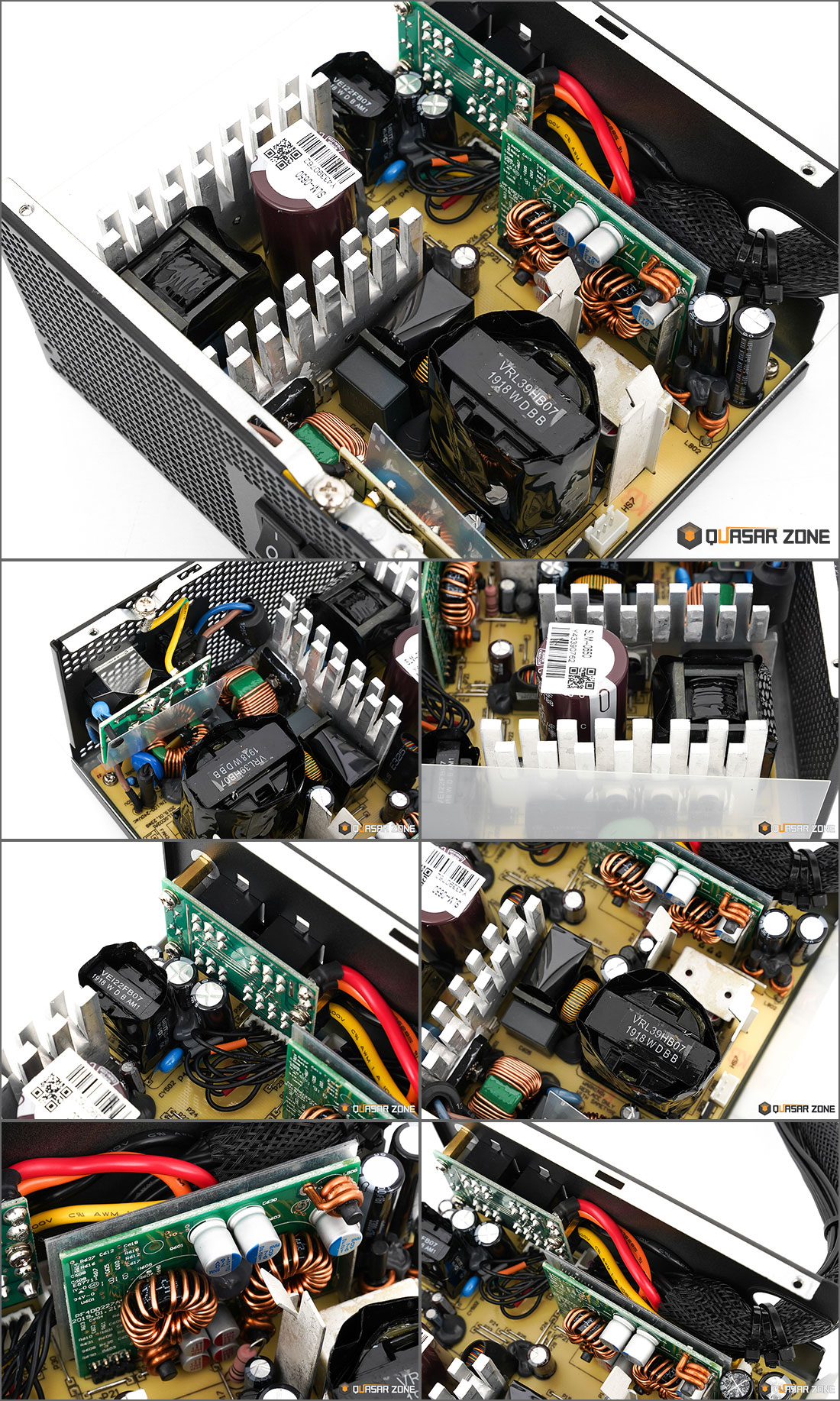

보급형 파워들과 달리 외부로 노출된 케이블은 최소화하고, 주요 부품들은 모두 PCB 회로에 실장 하는 형태로 구성되었습니다. 이를 통해 파워 전력 손실 및 출력 성능을 개선했으며, 더욱 높은 퍼포먼스를 보장합니다. 출력단에는 DC to DC 회를 구성하여 12V 가용력을 높였으며, 120mm 슬리브 베어링 쿨링팬이 탑재되었습니다.






1차측 콘덴서는 NIPPON CHEMI-CON 390uF / 400V - 105℃ 부품, 2차측 콘덴서는 nichicon 3300uF / 16V - 105℃ 부품을 사용했습니다.



■ 보호회로 구성

OPP (Over Power Protection) = 과전력 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

OCP (Over Current Protection) = 과전류 보호회로

OTP (Over Temperature Protection) = 과온도 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

UVP (Under Voltage Protection) = 저전압 보호회로






파워서플라이 효율

3552649148_Gz6PKHa4_e7887a8c21af1e7ab346

80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)







3552649148_eWSkuBTz_9f82a0de56736d8b2d94


파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






시소닉 CORE GOLD GM-650 Modular 파워는 80PLUS GOLD 인증을 받았으며, 최대 효율 90%(Typical 기준, 50% 부하)를 보장합니다.

[80PLUS 인증 기준값, 20% 로드 시 = 87%, 50% 로드 시 = 90%, 100% 로드 시 =  87%]






시소닉 CORE GOLD GM-650 Modular 최대 효율은 91.55%였으며, 100% 부하에서는 88.57%로 기준값(87%)을 넘어서는 성능을 확인할 수 있었습니다. 80PLUS GOLD 인증값과 비교 시 적게는 1.55%에서 많게는 3.14%까지 높은 효율값과 안정적인 출력을 보여주었으며, 제품 DB에 명시된 결괏값과 ±0.5% 이내 성능 차이도 확인할 수 있었습니다.


Cross Load 테스트의 +12V 최대 부하(=648W 출력)에서는 90.2%로 측정되었으며, +3.3V와 +5V 라인(=100W) 최대 부하 테스트에서는 84.53%로 측정되었습니다.






인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. 시소닉 CORE GOLD GM-650 Modular 내부에는 DC to DC 회로가 탑재되었는데요. 최대 0.033V 전압  차이를 보여주었으며, 제품 DB에 명시된 ±3% 이내 안정적인 전압 출력을 확인할 수 있었습니다.






파워서플라이 디자인 가이드(ATX 폼팩터 기준)에는 5VSB(=5V STAND BY) 전력에 대안 기준이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


550mA, 1A, 1.5A, 3A 총 4개의 테스트에서 기준치인 75%를 넘는 +5VSB 효율 성능을 보여주었습니다.






리플&노이즈 측정

3552649148_OzdQvYPb_cd0f1e1a0556a266ebe4


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.





파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.



시소닉 CORE GOLD GM-650 Modular 파워서플라이는 +12V, +5V, +3.3V 라인에서 인텔 파워서플라이 가이드를 만족하는 결괏값을 확인할 수 있었습니다.






총평



시소닉 CORE GOLD GM-650 Modular 파워는 앞서 설명했듯 시소닉의 베스트셀러 파워 FOCUS GX 시리즈를 다운  시킨 제품이라 할 수 있습니다. FOCUS가 가지고 있던 기존 틀은 유지하면서 섀시와 부품 등 단가를 낮춰 저렴한 GOLD 파워를 찾는 소비자를 타깃으로 한 제품인데요. 외형은 S12 III 시리즈 그리고 내부는 FOCUS 시리즈를 절묘하게 합쳐놓은 느낌을 받게 됩니다. CORE 시리즈는 기존 FOCUS 시리즈와 동일하게 표준 ATX 폼팩터(140×150×86mm)로 케이스 조립 시 간섭 없이 장착이 가능하며, 최근 파워 시장 트렌드인 플랫 케이블을 통해 깔끔한 시스템 선정리와 연출이 가능하도록 구성했습니다.


CORE 시리즈는 케이블 연결 방식에 따라 3개로 라인업을 분리했는데요. 논 모듈러 GC 시리즈, 하프 모듈러 GM 시리즈, 풀 모듈러 GX 시리즈이며, 연결 방식에만 차이가 있을 뿐 파워 출력과 부품 구성은 3개 제품이 모두 동일합니다. 80PLUS GOLD 인증을 받아 최대 90% 이상 효율 성능을 보장하며, 출력단에는 DC to DC 회로를 탑재해 12V 출력을 644W(99% 가용력)을 제공합니다. CORE GM-650 파워는 12V 출력 최대와 최소 차이가 약 0.033V로 확인되었는데요. GOLD 파워 이상급 사용자들이 요구하는 일명 칼전압에 가까운 안정적인 출력을 확인할 수 있었습니다. 보급형 GOLD 파워를 표방하지만, 전체적인 성능은 기존 FOCUS와 큰 차이가 없었습니다.






그렇다면 이제 시소닉 FOCUS 시리즈와 CORE 시리즈 차이점을 확인해봐야겠죠. 우선 팬 컨트롤 시스템이 S3FC와 S2FC로 차이가 있습니다. 30% 이하 부하 조건에서 팬리스 기능을 아쉽게도 CORE 시리즈는 제공하지 않고요. 쿨링팬은 동일한 120mm 쿨링팬을 사용했지만, 베어링에 차이가 있습니다. FOCUS는 유체 베어링, CORE는 슬리브 베어링으로 팬 수명에 밀접한 베어링이 다릅니다. 품질 보증 기간도 보급형 제품이다 보니 무상 7년으로 조정이 되었고요. SATA 3.3 어댑터, 즉 SATA 장치의 전원 원격 차단 기능인 Power Disable 지원 장치를 위한 PWDIS 케이블은 제공되지 않습니다.







시소닉 CORE 시리즈는 기존 FOCUS의 큰 틀은 유지하며, 기능과 구성 변화를 통해 가격을 낮추는 데 초점을 맞춘 제품이라 할 수 있습니다. 새로운 보급형 GOLD 파워, 시소닉 CORE 시리즈입니다.
