애즈락은 역시 가성비지! ASRock X370M PRO4 에즈윈

퀘이사존센스 47 2355 19




이번 칼럼의 주인공은 AMD X370 칩세트를 사용한 메인보드, ASRock X370M PRO4 에즈윈입니다! 절대 오타가 아닙니다. X570이 아니고 X370입니다. X370 칩세트는 출시 시기로 보면 인텔 Z270과 비교할 수 있습니다. 하지만 Z270은 현재 단종되었고 지원 CPU도 7세대 카비레이크에서 멈춰있죠. 하지만 AMD는 다릅니다. 아직도 구형 칩세트 메인보드가 출시되는 이유는 AMD AM4 소켓의 특수성 때문입니다. AMD는 최신 3세대 라이젠 CPU와 함께 X570 칩세트를 출시했지만, 소켓은 AM4를 그대로 유지했습니다. 그러면서 구형 칩세트에서도 3세대 라이젠을 지원할 수 있도록 했죠. 즉, X370이나 B350 칩세트 메인보드도 최신 바이오스로 업데이트하면 3세대 라이젠 CPU를 사용할 수 있지만, 인텔은 소켓을 LGA1151로 6세대부터 9세대까지 유지하면서 지원하는 칩세트가 아니면 사용할 수 없게 막아버렸습니다.


​보급형 칩세트인 A320을 제외한 AMD 칩세트의 사양 표입니다. X370은 스펙상으로는 X470과 같지만, CPU에서 지원하는 몇 가지 기능을 사용할 수 없다는 단점이 있습니다. 하지만 이 역시 바이오스 업데이트나 메인보드에 따라 미약하게나마 지원하기도 합니다.

제품 사양​


제품 사진​





▲ 이미지를 클릭하면 커집니다.

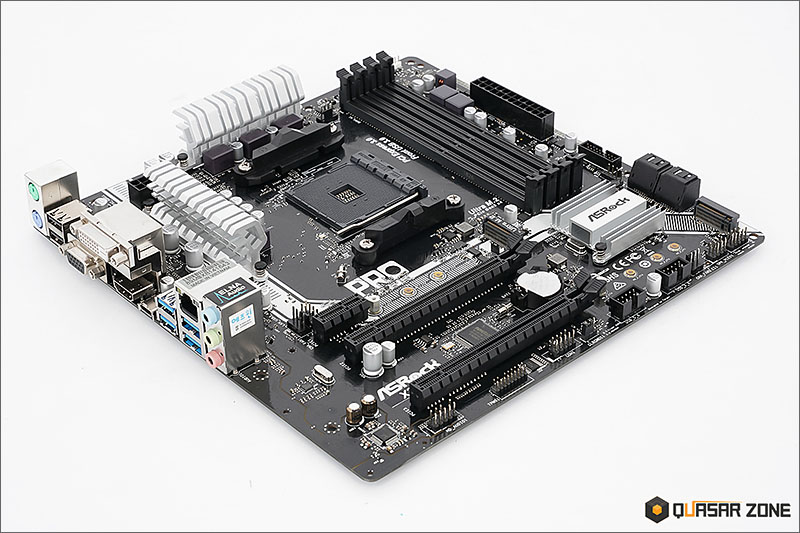

ASRock X370M PRO4는 ASRock의 보급형 브랜드인 PRO 시리즈에 속한 제품으로 가성비에 초점을 둔 메인보드입니다. 따라서 디자인이나 구성은 최대한 절제한 것이 눈에 띕니다. 그래도 찬찬히 살펴보면 있어야 할 슬롯과 포트는 모두 갖추고 있습니다. CPU 소켓 왼쪽에 최대 64GB 용량까지 지원하는 DDR4 메모리 슬롯 4개, CPU 소켓 아래에는 PCIe 2.0 x1, PCIe 3.0 x16, PCIe 2.0 x4(x16 모양) 슬롯이 1개씩 있습니다. 저장장치는 SATA3 4개, M.2 SSD 슬롯 2개가 있는데, M.2 SSD 슬롯 중 위에 있는 슬롯은 PCIe 3.0 x4 NVMe를, 아래 슬롯은 SATA 방식의 SSD를 지원합니다.

I/O 포트​


​왼쪽부터 PS/2 키보드, 마우스 포트, USB 2.0 포트 2개, D-Sub, DVI, HDMI 포트 1개씩, USB 3.2 Gen 1 포트 5개(1개는 Type-C), 유선 이더넷 포트, 오디오 포트로 구성됩니다.

방열판​






방열판은 전원부, 칩세트로 구성되며 푸시핀 방식으로 고정됩니다. 보통 보급형 메인보드는 전원부에 방열판이 없거나 CPU 소켓 왼쪽 전원부에만 방열판이 설치되는데 전원부 모스펫 모두에 방열판이 적용된 것이 약간 놀랍습니다.

전원부 구성​






▲ 이미지를 클릭하면 커집니다.



전원부는 6+3페이즈로 구성되며, 리얼 페이즈는 VCore 3페이즈, SoC 3페이즈입니다. PWM 컨트롤러는 Renesas Intersil ISL95712가 사용되었습니다. 모스펫은 VCore와 Soc 전원부 모두  NIKO Semicon PZ0903BK(High side), PK616BA(Low side)가 사용되었으며, 커패시터는 APCON 5K 솔리드 폴리머 커패시터가 사용되었습니다.

CPU 클록 변화, 전원부 온도 측정​


8코어 16스레드의 라이젠 7 3700X, 12코어 24스레드의 라이젠 9 3900X를 장착하여 클록 변화와 전원부 온도를 측정해 보았습니다. 오버클록은 하지 않고 BIOS 기본 설정으로 진행했습니다.

CPU 클록 변화






부하는 Blender 소프트웨어 렌더링을 10분간 구동하였으며, 초당 클록을 취합하여 모든 코어의 평균값으로 그래프를 제작했습니다.

라이젠 7 3700X는 4,140 MHz로 시작하여 평균 4,080 MHz로 동작했으며, 라이젠 9 3900X는 4,042 MHz로 시작하여 평균 4,002 MHz로 동작했습니다.

전원부 후면 온도








* 적외선 열화상 카메라는 인간의 눈에는 보이지 않는 적외선을 감지하여 대상 물체의 열 분포를 보여주는 카메라입니다. 같은 비접촉 방식인 열화상 온도계가 한 점의 온도만을 측정할 수 있지만, 열화상 카메라는 대상 물체 전체의 온도를 동시에 측정하여 온도의 높고 낮음을 한눈에 파악할 수 있습니다.​

먼저 라이젠 7 3700X 결과입니다. 전원부 후면이 72.3℃, 전면에 75.2℃의 최대 온도가 측정되었습니다. 상당히 낮은 온도라고 할 수 있죠. 장시간 사용 시에도 문제가 없는 수준입니다. 라이젠 9 3900X는 상당히 높은 온도가 측정되었습니다. 후면이 113℃, 전면에 111℃가 측정되었습니다. 보통 전원부 부품들의 최대 동작 온도가 125~150℃이므로 여유가 있기는 하지만, 오픈된 환경에서 테스트했으므로 실제로 라이젠 9 3900X를 사용한다면 전원부 쿨링에 유리한 공랭쿨러를 사용하거나 라이젠 7 3700X를 사용가능한 최대 CPU로 생각하는게 좋아 보입니다.

​총평

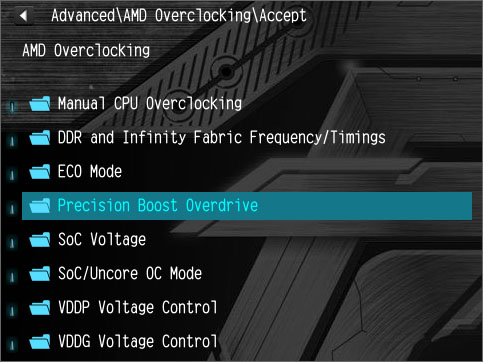

​ASRock X370M PRO4 메인보드는 비록 오래된 칩세트인 X370을 사용했지만, 최신 3세대 라이젠 CPU까지 지원하며 당시 하이엔드 칩세트인 만큼 최신 메인스트림 칩세트와 비교해도 뒤지지 않는 스펙을 가지고 있습니다. 비슷한 라인업인 ASRock B450M PRO4와 비교할 수 있는데요, 기판 구성과 전원부까지 대동소이합니다. M-ATX 폼팩터로 크기도 같으며 전원부도 6(3)+3페이즈로 같고 메모리 슬롯과 확장슬롯, 저장장치 지원도 같습니다. 하지만 가격은 다릅니다. X370M PRO4가 B450M PRO4보다 10,000원 이상 저렴합니다. 만 원을 절약해서 어디에 쓰냐고 반문하실 수도 있지만, 메인보드는 CPU나 그래픽카드, 메모리와 달리 일정 수준 이상만 되면 성능에 직접적인 영향이 적으므로 메인보드에서 절약한 금액으로 그래픽카드를 좀 더 쿨링성능이 좋은 제품으로 바꾸거나 저장장치의 용량을 높인다거나, 케이스를 더 멋진 디자인으로 바꾸는 등, 약간의 업그레이드가 가능합니다. 이런 보급형 메인보드를 구매하는 소비자는 1~2만 원이 크기 때문입니다. 그런 의미에서 비록 칩세트가 구세대이긴 하지만, 400시리즈와 스펙상 크게 차이 나지 않는 ASRock X370M PRO4은 가성비 시스템을 꾸밀 때 분명 매력적인 제품입니다. X370 칩세트에서 정식 지원하지 않는 PBO(Precision Boost Overdrive)와 최신 3세대 라이젠 CPU까지 지원하므로 더 좋죠.


가성비 라이젠 시스템을 위한 최적의 메인보드, ASRock X370M PRO4 에즈윈입니다.
