트렌드를 잘 반영한 1000W 골드 파워, 시소닉 FOCUS GOLD GX-1000 Full Modular

퀘이사존달려 258 1856 120



시소닉(Seasonic)은 파워서플라이 시장에서 끝판왕이라 불리는 전문 제조사입니다. 40년 가까이 축적된 기술력을 기반으로 성능과 안정성 그리고 탄탄한 브랜드 인지도를 기반으로 국내외 미디어와 사용자들로부터 좋은 평가를 받고 있으며, 전 세계 유명 브랜드들의 OEM 생산까지 담당하고 있습니다. 국내 소비자들에 잘 알려진 시리즈로는 FOCUS, PRIME 이 대표적이며, 80PLUS 인증에 따라 GOLD, PLATINUM, TITANIUM 등급에 맞는 다양한 제품 라인업을 보유하고 있습니다. 시소닉 파워는 성능과 구성은 기본이며, 품질 보증 기간도 동급 최장을 제공하고 있는데요. 제품에 따라 차이가 있지만 무상 10년 또는 12년을 제공하며, 국내 유통사인 맥스엘리트를 통해 보증 기간 내에는 새 제품으로 교환 받을 수 있습니다.





시소닉 FOCUS GOLD GX-1000 Full Modular

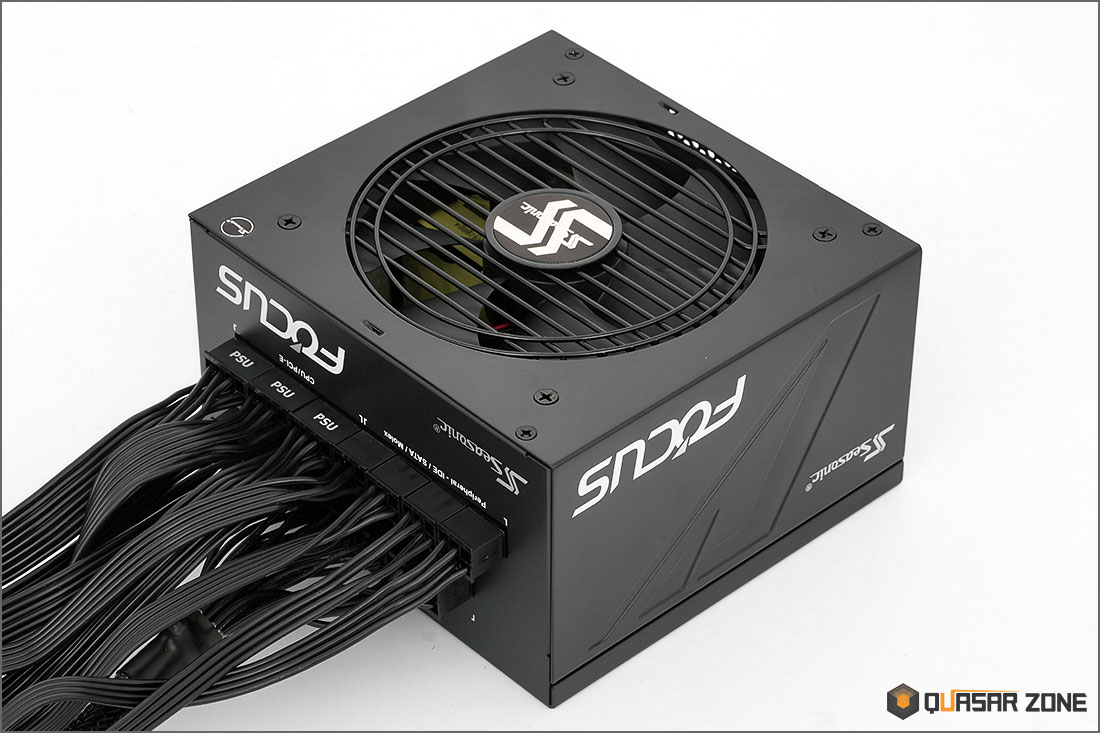

표준 ATX 파워 크기에 탄탄한 구성과 성능을 보장하는 하이엔드 파워




본 칼럼에서 살펴볼 제품은 시소닉 FOCUS GOLD GX-1000 Full Modular 파워입니다. 지난 9월 중순, 퀘이사 칼럼을 통해 소개해드린 FOCUS GOLD GX 시리즈의 최종 제품이라 할 수 있는 1000W의 대용량으로 구성된 파워입니다. GX 시리즈는 80PLUS GOLD 인증에 풀 모듈러 디자인 그리고 플랫 케이블 구성을 통해 시장 트렌드를 잘 반영한 모습입니다. 여기에 출력단 PCB 변경, 섀시 디자인, KC 인증 스티커 등 시소닉 파워 사용자들의 의견을 피드백하여 제품을 개선했으며, 체계적이지 못했던 파워 시리즈 명칭을 대대적으로 정리하고 출시된 첫 번째 파워라 할 수 있습니다. 1000W 대용량 파워, 시소닉 FOCUS GOLD GX-1000 성능과 구성을 살펴보도록 하겠습니다.








제품 사양




>>
시소닉 FOCUS GOLD GX-1000 Full Modular 제품 정보 바로 가기<<









시소닉 FOCUS GOLD GX-1000 Full Modular 패키지

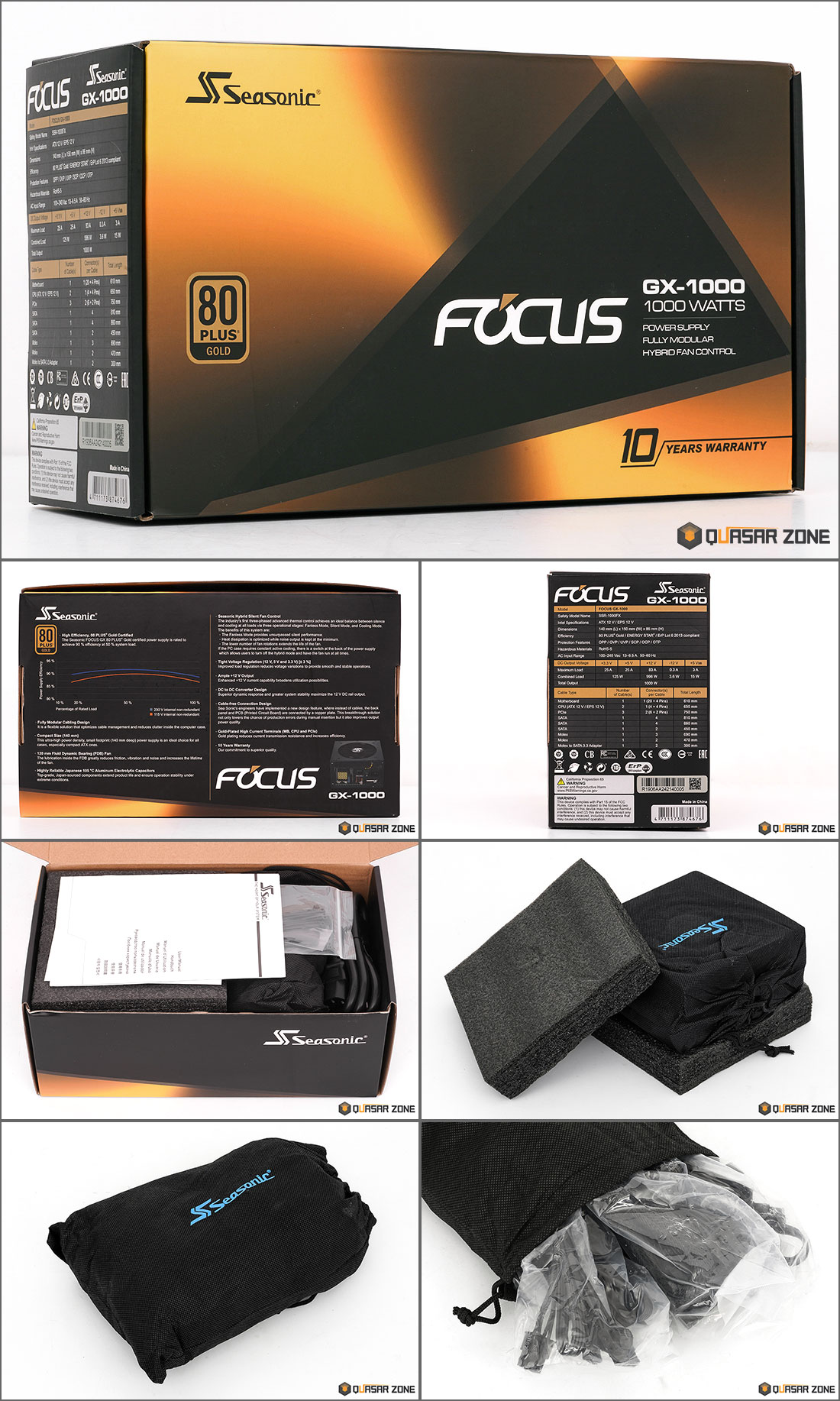

시소닉 FOCUS GX 파워 패키지 박스는 시소닉 로고와 제품명, 인증 로고, 워런티가 심플하게 표기되었으며, 후면에는 GX 시리즈의 주요 특징이 상세히 설명되어 있습니다. 박스를 개봉하면 파워서플라이는 스펀지와 보호 커버로 이중 포장되었으며, 검은색 파우치에는 모듈러 케이블이 들어있습니다.






전원 케이블, 조립용 나사, 사용자 설명서, 케이블 타이, 파워서플라이 테스트기가 기본 제공됩니다.






기본 제공되는 테스트기를 메인 20+4Pin 케이블에 연결하고, 파워 후면에 위치한 전원 버튼을 켜주면 파워 간이 구동을 통해 정상 여부를 간단히 확인할 수 있습니다.






시소닉 파워 마니아들이 아닌 일반 소비자들의 경우 중구난방인 시소닉 파워 제품명으로 인해 제품을 구별하기 어렵다는 의견이 있었습니다. 이러한 문제점을 개선하기 위해 2019년 9월부터 출시되는 제품들은 모두 제품명, 등급, 모듈 방식, 용량 등 체계적으로 정리하는 작업을 진행했습니다. 해당 부분은 위에 첨부된 이미지를 통해 확인하실 수 있습니다.








시소닉 FOCUS GOLD GX-1000 Full Modular 디자인

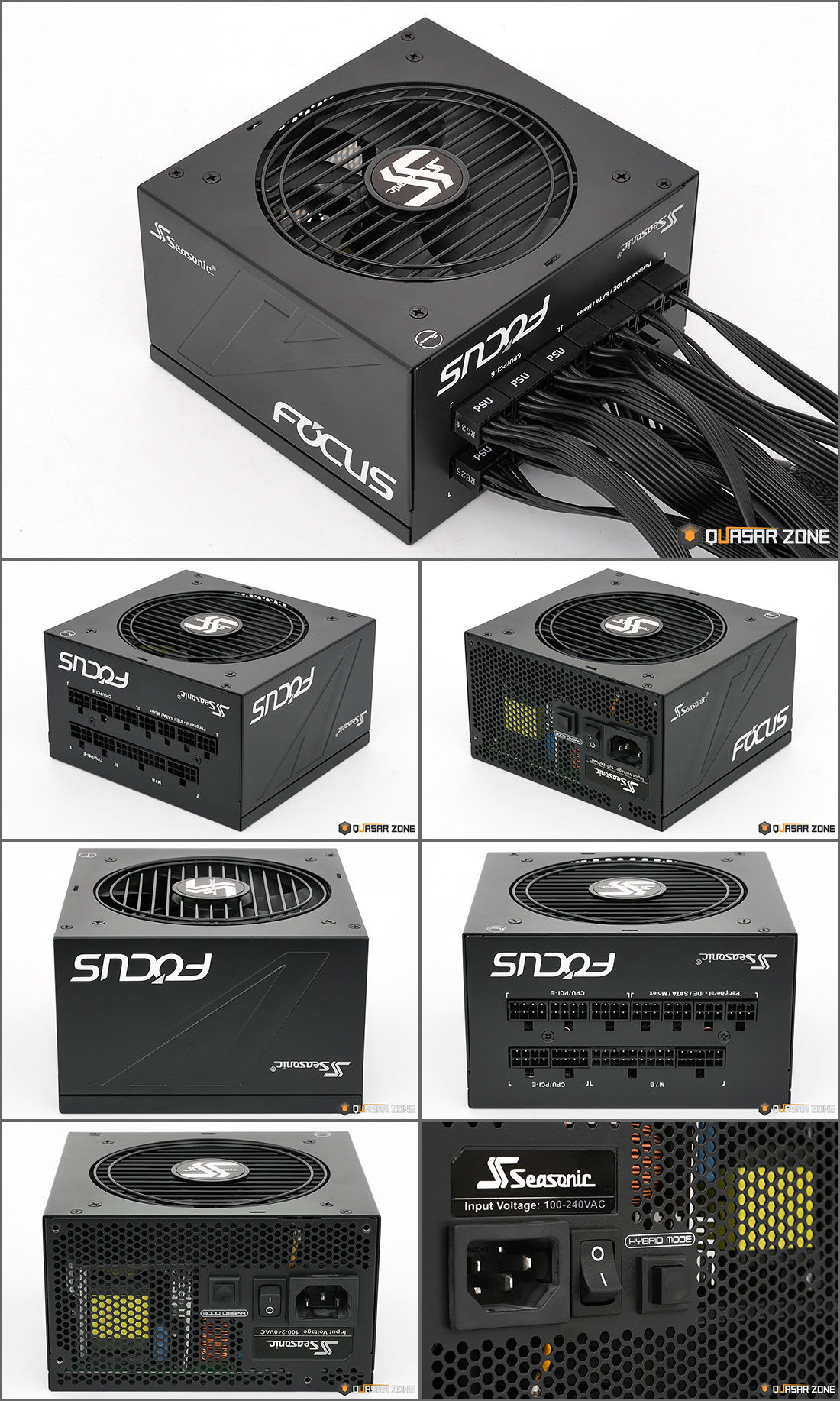

GX 시리즈는 기존 PX 시리즈와 동일하게 ATX 파워서플라이 폼팩터(140×150×86mm)로 설계되어 미들타워 케이스 기준, 간섭 없이 장착이 가능한 사이즈로 구성되었습니다. 섀시 측면에는 음각 디자인을 적용하여 FX 시리즈와는 다른 모습을 확인할 수 있으며, 올 블랙 색상으로 심플한 디자인을 완성했습니다. GOLD 인증 파워에 걸맞게 풀 모듈러 디자인을 적용하여 사용자의 시스템 구성에 필요한 케이블만 연결하여 사용할 수 있어, 선정리를 보다 쉽게 할 수 있습니다.






시소닉 FOCUS GOLD GX-1000 Full Modular 파워에는 S3FC 팬 컨트롤 시스템이 적용되었습니다. 부하량이 30% 미만인 경우 팬리스 모드(팬 작동 X)로 작동하며, 40% 이상 부하 상태에서는 쿨링팬 속도가 서서히 빨라지도록 설정되었습니다. 후면에 구성된 팬 컨트롤 기능(Hybrid Mode) 버튼을 눌러 기능을 ON, OFF 하여 사용자가 선호하는 모드로 선택하여 사용할 수 있습니다. (기능 OFF = S2FC, 기능 ON = S3FC)






모듈러 케이블은 칼국수처럼 납작한 형태에 검은색으로 제작되었습니다. 이전에는 일부 특정 제품에서만 찾아볼 수 있던 케이블이었으나, 최근에는 보급형부터 플래그십 파워까지 다양한 제품들에서 쉽게 만나볼 수 있습니다. 시소닉 FOCUS GOLD GX-1000 Full Modular 모듈러 케이블은 모두 18AWG로 구성되었습니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 수치가 낮을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 사용하는 것이 안정적이라 할 수 있으며, PC용 파워서플라이 경우 주로 18AWG 케이블을 사용하고 있습니다. 보급형 제품의 경우 20, 22AWG를 사용하는 경우도 있습니다.






PWDIS(Power Disable) 기능이 적용된 HDD 사용이 가능하도록 SATA 3.3 지원을 위한 Molex(=IDE) to SATA 변환 어댑터를 기본 제공합니다. 기존 SATA 케이블과 차이점이라면 3.3V 라인을 제거한 형태로 케이블이 4개만 커넥터에 연결된 것을 확인할 수 있습니다.






SATA 3.3 규격에는 SATA HDD의 전원 원격 차단을 지원하는 Power Disable 기능이 추가되었습니다. 기존 3.3V 라인을 사용하는 기존 SATA 규격 전원 케이블을 이용하여 SATA 3.3 규격 HDD에 연결할 경우 전원 차단 신호가 연속 입력되어 해당 HDD를 사용할 수 없는 상황이 발생하게 됩니다.


이러한 경우를 일반 소비자들이 접하게 되는 상황을 찾아본다면 바로 WD(웨스턴디지털) 제품 중  Easystore 8TB / 10TB External USB 3.0 Hard Drive에 탑재된 HDD를 적출하여 사용하는 경우인데요. 탑재된 WD HDD 대부분이 PWDIS 기능이 적용되어 케이블 5개가 모두 연결된 SATA 케이블에서는 작동하지 않습니다. HDD SATA 커넥터에 테이핑 작업을 하거나 변환 젠더를 통해 사용하고 계신 경우도 많은데요. 시소닉 GX 시리즈에 기본 제공되는 SATA 3.3 케이블을 통해 손쉽게 사용할 수 있습니다.








시소닉 FOCUS GOLD GX-1000 Full Modular 내부

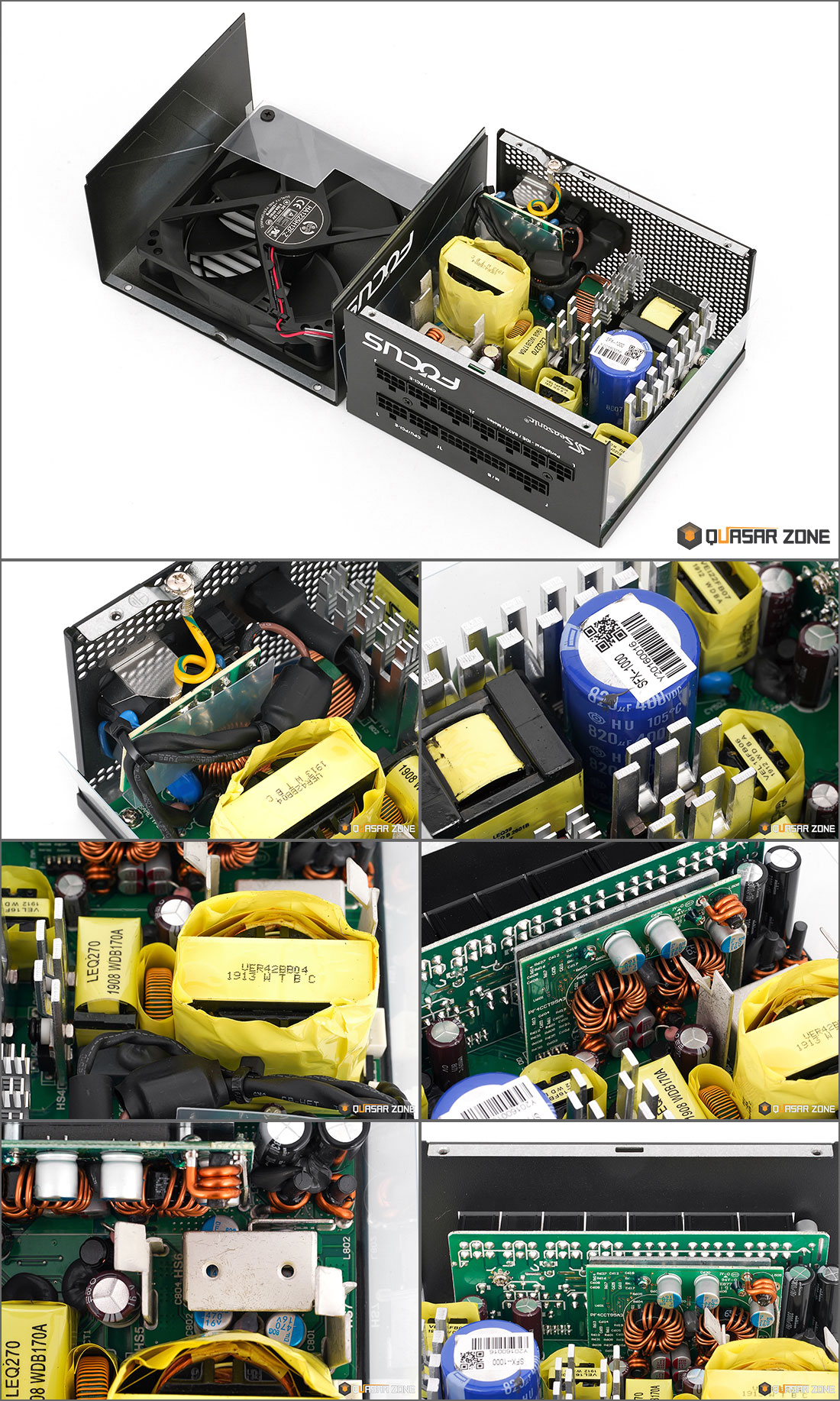

시소닉 FOCUS GOLD GX-1000 Full Modular 내부는 노출된 케이블은 최소화하고, 주요 부품들을 모두 PCB 회로에 실장 하는 형태로 구성되었습니다. 이를 통해 파워 전력 손실 및 출력 성능을 개선했으며, 더욱 높은 퍼포먼스를 보장합니다. 더블 레이어 PCB로 변경을 통해 기존 FX 시리즈 케이블에 적용된 콘덴서를 출력단으로 옮겨 더욱 깔끔한 케이블 구성이 가능해졌습니다. 풀 브리지 방식에 LLC 공진 회로와 DC to DC 회로까지 구성하여 안정적인 출력을 제공합니다. 메인 콘덴서는 Hitachi 820uF / 400V - 105℃ 부품을 사용했습니다.



■ 보호회로 구성

OPP (Over Power Protection) = 과전력 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

UVP (Under Voltage Protection) = 저전압 보호회로

OCP (Over Current Protection) = 과전류 보호회로

OTP (Over Temperature Protection) = 과온도 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로




▲ 시소닉 홈페이지 공식 자료


시소닉 GX 시리즈에는 FDB(Fluid Dynamic Bearing, 유체 베어링)으로 구성된 쿨링팬을 탑재했습니다. 모터 축 주변의 베어링에 점성이 낮은 윤활유가 들어있어 회전 시 마찰을 최대한 줄여주는 구조이며, 이때 윤활유의 증발 및 먼지 유입을 막기 위해 외부와의 접촉을 원천적으로 차단합니다. 이러한 구조로 인해 뛰어난 내구성을 보여주며, 높은 RPM에서도 볼베어링과 슬리브 베어링보다 소음이 낮다는 장점이 있습니다.








파워서플라이 효율

3552649148_Gz6PKHa4_e7887a8c21af1e7ab346

80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)







3552649148_eWSkuBTz_9f82a0de56736d8b2d94


파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






시소닉 FOCUS GOLD GX-1000 Full Modular 파워는 80PLUS GOLD 인증을 받은 제품으로 최대 효율 90%(Typical 기준, 50% 부하)를 보장합니다.

[80PLUS 인증 기준값, 20% 로드 시 = 87%, 50% 로드 시 = 90%, 100% 로드 시 =  87%]





테스트 결과, 20% 로드 시 = 92.22%, 50% 로드 시 = 92.73%, 100% 로드 시 = 89.54% 성능이 확인되었습니다. 50%와 100% 구간에서는 인증 기준값보다 2% 이상 높은 성능을 보여주었으며, 20% 구간에서는 기준값보다 무려 5.22% 높은 결괏값을 확인할 수 있었습니다. 효율 성능뿐만 아니라 전 구간에서 안정적인 전압 출력도 함께 확인할 수 있었습니다.


Cross Load 테스트의 +12V 최대 부하(=966W 출력)에서는 90.7%로 측정되었으며, +3.3V와 +5V 라인(=125W) 최대 부하 테스트에서는 85.74%로 우수한 효율 수치를 보여주었습니다.






인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. 시소닉 FOCUS GOLD GX-1000 Full Modular 파워는 10% 부하에서는 12.088V, 12.076V 출력을 보여주었으며, 100% 부하(=1000W)에서는 12.176V, 12.077V로 측정되었습니다. 최저 및 최고 부하 간 차이는 EPS 4+4Pin은 0.088V 그리고 PCIe 6+2Pin은 0.007V로 +12V 부하량이 높은 두 라인에서 모두 0.1V 미만의 전압 변동으로 안정적인 출력을 확인할 수 있었습니다.






파워서플라이 디자인 가이드(ATX 폼팩터 기준)에는 5VSB(=5V STAND BY) 전력에 대안 기준 내용이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 각 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


시소닉 FOCUS GOLD GX-1000 Full Modular 파워는 550mA, 1A, 1.5A, 3A 총 4개의 테스트에서 기준치인 75%를 넘는 +5VSB 효율 성능을 보여주었습니다.








리플 & 노이즈 측정

3552649148_OzdQvYPb_cd0f1e1a0556a266ebe4


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.





▲ 시소닉 FOCUS GOLD GX-1000 Full Modular


파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.



시소닉 FOCUS GOLD GX-1000 Full Modular 파워서플라이는 +12V, +5V, +3.3V 전체 라인에서 우수한 리플&노이즈 수치를 확인할 수 있었습니다. 부하량 증가에 따라 큰 변동 없이 안정적인 수치를 보여주었으며, 인텔 파워서플라이 가이드를 만족하는 결괏값을 확인할 수 있었습니다.








총평



시소닉 FOCUS GOLD GX-1000 Full Modular 파워에서 인상적인 부분은 바로 제품 크기라 할 수 있습니다. 일반적으로 1000W 이상급 용량으로 구성된 제품들의 경우 섀시 길이가 20~30mm 길어질 수밖에 없는데요. GX-1000은 표준 ATX 폼팩터 규격(140×150×86mm)으로 작게 구성되어, 미들타워뿐만 아니라 미니타워 케이스에도 탑재가 가능합니다. 여기에 하이엔드 등급에 걸맞은 풀 모듈러 디자인과 플랫 케이블을 통해 선정리도 쉽게 할 수 있습니다.


GX-1000 파워는 80PLUS GOLD 인증을 받아 50% 부하(=Typical 기준)에서 최대 90% 효율 성능을 보장하며, DC to DC 회로를 통해 +12V 출력을 99.6%(=996W)까지 높였습니다. 효율뿐만 아니라 +12V, +5V, +3.3V 전 라인에서 안정적인 출력을 지원하며, Cross Load 테스트와 +5VSB 효율 테스트, 리플&노이즈 테스트에서 모두 우수한 결과를 확인할 수 있었습니다.






하이엔드 이상급 파워 사용자들의 경우 저소음 또는 팬리스 모드가 탑재된 제품을 선호하는데요. GX 시리즈에는 시소닉 대표 팬 컨트롤러 시스템 중 하나인 S3FC 시스템이 적용되어 있습니다. 파워 부하량이 30% 미만인 상태에서는 쿨링팬이 작동하지 않아 저소음으로 사용이 가능한데요. 시스템 구동과 함께 팬이 작동하는 사용자들을 위해 파워 후면에 Hybird Mode 버튼을 제공하여, 해당 기능을 켜고 끌 수 있도록 배려한 모습을 확인할 수 있습니다. OFF 모드에서는 일반 파워들과 동일하게 쿨링팬이 바로 작동하는 방식으로 사용할 수 있습니다.


기존 FX 시리즈의 경우 모듈러 케이블에 콘덴서를 적용하여 안정적인 출력을 제공했으나, 케이블이 두껍다는 단점이 있었는데요. 소비자들의 편의성을 위해 콘덴서를 PCB 출력단으로 옮겨 선정리가 더 쉬워졌으며, 여기에 더블 레이어 PCB 구조로 설계하여 파워 안정성을 더 높였습니다. SATA 3.3 어댑터 케이블을 제공하여, PWDIS 기능이 적용된 저장장치를 손쉽게 활용할 수 있으며, 사용 빈도가 줄어든 FDD 케이블(어댑터 형태)은 GX 시리즈부터는 제공하지 않습니다. 품질 보증 기간은 기존과 동일한 무상 10년을 제공하며, 공식 유통사 맥스엘리트 홈페이지에서 정품 확인도 가능합니다.


커다란 변화보다는 기존 제품에서 아쉬웠던 몇 가지 부분들은 수정 보완하는 데 초점을 맞춘 모습입니다. 그렇다 보니 기존 GX 파워 사용자들이라면 굳이 제품을 바꿀만한 매력 포인트가 낮다고 할 수 있는데요. 기존 시소닉 파워 사용자보다는 신규 사용자에게 알맞은 파워라 할 수 있겠습니다.







기존 1000W 파워들보다 작은 사이즈에 탄탄한 구성과 성능을 제공하는 하이엔드 파워, 시소닉 FOCUS GOLD GX-1000 Full Modular입니다.
