독특한 디자인으로 돌아온 그래픽 카드, XFX RX 5700 XT RAW ULTRA 8GB

퀘이사존슈아 379 6817 167








듀얼 팬 감성을 추구하는 XFX 디자인





안녕하세요. 퀘이사존 슈아입니다.


지난 7월 7일, AMD에서 야심 차게 발표한 RX 5700 시리즈는 경쟁사의 RTX 2060 SUPER 및 RTX 2070 SUPER와 경쟁하는 제품군으로 등장하여 나쁘지 않은 관심을 이어나가고 있습니다. 물론 경쟁사의 하이엔드 등급 제품군과 직접적으로 대적할 라인업이 없다는 것이 진한 아쉬움으로 남는 부분이기는 하지만, 라이젠 프로세서 개발에 막대한 R&D 비용을 투자하고 있는 AMD로서는 RDNA 1.0 아키텍처가 적용된 새 그래픽 카드가 출시된 것만으로도 대단하다는 느낌입니다.


NVIDIA가 페르미 아키텍처 제품군 이후로 연산부를 덜어내면서 게이밍 카드로의 입지를 확고히 다지기 시작했다면, AMD는 오랫동안 유지하던 GCN 아키텍처에서 벗어나면서 드디어 연산부를 줄이고 게이밍 카드로 대적하기 시작했습니다. 이번 RX 5700 시리즈는 기존 라데온 제품군과 달리 비레퍼런스가 제법 빨리 등장한 것도 눈에 띄었는데요. 국내 시장에서 하이엔드 라인업을 보기 어려웠던 XFX도 새로이 그래픽 카드 시장의 전쟁에 참전하기 시작했습니다.





이번 칼럼에서 살펴볼 제품은 XFX 라데온 RX 5700 XT RAW ULTRA 8GB입니다. XFX라는 이름만 들어도 떠오를 것 같은 듀얼 팬 구조는 여전하지만, 쿨러 외형이 조금 독특한 모습인데요. 일반적인 그래픽 카드와는 사뭇 다른 외형을 지니고 있어서 굉장히 독특한 느낌을 자아냅니다. XFX 제품에 관심이 있는 분이라면 본 제품의 성능에 대해서도 궁금했을 텐데요. 퀘이사 칼럼을 통해서 궁금증을 해소해보도록 할까요?






제품 사양






>> 최저가 확인하기 <<









XFX

AMD와 오랜 시간을 함께한 AIB(Add In Board) 파트너





XFX는 1989년에 설립된 홍콩 기업, PINE Technology Holdings Limited의 한 부서로 시작하여 이제는 AMD 파트너사를 대표하는 기업체가 된 브랜드입니다. 흔히 '벽돌 감성'이라 부르던 XFX 특유의 디자인 체계는 오랫동안 많은 사용자에게 사랑받아 왔는데요. 국내 시장에서는 웨이코스가 유통을 담당해 오다가, 최근 RX 5700 시리즈가 출시하면서 액슬비젼코리아(http://www.axle3d.co.kr)가 국내 공식 공급사로 선정되었습니다.





네모 반듯한 디자인으로 벽돌 감성이라는 별명이 붙기 시작했던 XFX 라데온 그래픽 카드

(아래 사진 : XFX 라데온 R9 290X Double Dissipation Edition)


XFX 그래픽 카드의 대표적인 특징 중 하나는 바로 듀얼 팬 구조인데요. 국내에는 정식으로 출시되지 않았었지만, 이전 세대 하이엔드 제품군이라고 할 수 있는 RX Vega 64/56나 퍼포먼스 등급을 담당했던 RX 590 FATBOY조차도 특유의 듀얼 팬 스타일을 고집할 정도로 XFX의 디자인 철학은 확고한 편입니다. AMD의 다른 AIB 파트너사들이 높은 열을 감당하기 위해 트리플 팬 구조를 택한 것과는 사뭇 다른 양상인 셈이죠. XFX는 네모반듯한 인상을 주는 깔끔한 외형을 지금까지도 고수하고 있는 듯합니다.


이번 라데온 RX 5700 시리즈를 시작으로 다시금 국내에 XFX 제품이 유통되기 시작했습니다. 앞으로도 XFX 특유의 듀얼 팬 디자인 철학을 만나볼 수 있게 될 것 같아 여러모로 기대가 큽니다.











제품 외형





XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 일반 그래픽 카드와 달리 독특한 외형으로 구성된 제품입니다. 마치 사다리꼴 도형을 연상케 하는 디자인으로, 쿨러 슈라우드의 상단 좌·우가 사선으로 깎여 있는 형태죠. 제품 전체가 무채색으로 구성된 이 제품은 쿨러 슈라우드와 후면 백플레이트에 사선 형태의 패턴을 넣었는데요. 특히 XFX 로고가 새겨진 백플레이트는 멋스러운 외형과 함께 열을 효율적으로 배출할 수 있도록 사선 무늬 에어홀이 뚫려 있습니다. 다만 쿨러 자체의 모양새는 사용자에 따라서 호불호가 심하게 나뉠 수 있을 것 같다는 생각이 듭니다. 퀘이사존 본부에서도 해당 제품의 외형을 보고 의견이 엇갈렸던 만큼, 제품을 보는 사람의 시각에 따라서 평가가 나뉠 것 같습니다.



제품 길이는 DB 기준으로 했을 때 278 mm x 140 mm x 58 mm이며, 2.5 슬롯의 두께를 지닙니다. 쿨러 슈라우드를 기준으로 상단 중앙부가 높게 솟아있는 형태이기는 하나, 일반적인 비레퍼런스 제품군과 비슷한 폭이기 때문에 대다수의 미들타워 급 케이스 장착에는 큰 문제가 없으리라 생각됩니다. 2.5 슬롯 크기라고는 해도 사실상 3 슬롯에 가까운 크기인 만큼, PCI Express 확장 카드를 사용 중이라면 장착 호환성을 확인해볼 필요는 있겠네요.






화면 출력 단자는 HDMI 2.0b 포트 1개와 DisplayPort 1.4 포트 3개로 구성됩니다. 브래킷은 중앙부에 에어홀이 뚫려 있으며, 그 위로는 XFX 로고가 에어홀 역할을 겸하도록 뚫려있는 것을 확인할 수 있습니다.






쿨링 설루션






XFX 라데온 RX 5700 XT RAW ULTRA 8GB의 쿨러는 100 mm 듀얼 쿨링팬이 탑재되어 있으며, 쿨러 슈라우드 뒤로 큼지막한 방열판이 장착되어 있습니다. GPU에 맞닿는 베이스 플레이트에는 구리 소재가 사용되었으며, 히트파이프가 지나가는 라인 위로 집적 솔더 처리가 되어 있는 형태입니다. 방열판에는 GPU와 더불어 메모리 모듈, 전원부 모스펫의 열을 동시에 전달할 수 있게끔 서멀 패드가 부착되어 있습니다. 6 mm 히트파이프 4개가 방열판 전체로 퍼져 있는 모양새이기 때문에 열 전달 효율은 우수할 것으로 예상되네요.











전원부 구성






전원부는 7+1+2 페이즈로 구성되었으며, GPU에 7+1 페이즈, 메모리에 2 페이즈가 할당됩다. GPU 및 메모리 전원부의 모스펫으로는 ONSemi NCP302155 Dr.MOS 55A가 사용되었고, ASIC 처리를 위한 전원부에는 ONSemi NCP302045 Dr.MOS 45A가 사용되었습니다. 커패시터로는 솔리드 폴리머 커패시터가 활용되었습니다.






측면 화이트 LED






XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 제품 측면부 중앙에 XFX 로고가 새겨진 화이트 LED가 탑재되었습니다. 별도로 색상을 바꿀 수는 없지만, 튜닝 요소를 원하는 사용자에게는 충분히 값어치가 있는 부분이라고 생각합니다. 다만, 그래픽 카드가 작은 크기는 아니기 때문에, 개인적으로는 XFX 로고가 조금 더 컸어도 괜찮지 않았을까 생각이 드네요.






GPU-Z 정보





XFX 라데온 RX 5700 XT RAW ULTRA 8GB의 GPU-Z 정보입니다. 본 제품은 표기상 부스트 클록이 1,980 MHz으로 라데온 RX 5700 XT 레퍼런스 부스트 클록보다 75 MHz 높은 수치입니다. 다만 RX 5700 시리즈는 제품군 특성상 GPU-Z에서 더 높은 부스트 클록이 표기되는데요. GPU-Z 상의 부스트 클록은 2,084 MHz로, 퀘이사존이 보유한 RX 5700 XT 레퍼런스 제품의 부스트 클록인 2,014 MHz보다 70 MHz 높은 셈입니다.


본 칼럼 테스트에서는 추가적인 오버클록을 적용한 결과도 첨부했는데요. 코어 클록은 56 MHz, 메모리 클록은 400 MHz(유효 클록 800 MHz)를 추가로 인가했습니다. 일반적으로 오버클록을 적용할 때 중요하게 여기는 파워 타깃(파워 리미트)은 +50%를 적용하는 것이 가능합니다.


아래에서 이어질 그래프에서는 GPU-Z에서 나타나는 부스트 클록을 기준으로 표기되었음을 참고 바랍니다.






성능 테스트










※ 특별 후원사 협찬




파워 서플라이: Antec HCG Extreme 1000W 80PLUS GOLD 뉴런글로벌






3DMark Fire Strike



b860fc88f9f16ea6b7b698a227ab3f2c_1532592












3DMark Time Spy



237284198_t1EoJ2FC_df55d41d6adb7a5f33933












배틀그라운드 | PLAYERUNKNOWN'S BATTLEGROUNDS



237284198_FOocm4hE_a0c34223eb09e7bb3341c












토탈워: 삼국 | TOTAL WAR: THREE KINGDOMS















메트로 엑소더스 | METRO EXODUS






* 오버클록 테스트 설정값은 코어 클록을 +56 MHz, 메모리 클록을 +400 MHz(유효 클록 800 MHz) 만큼 높일 수 있었습니다. 파워 타깃도 최대 수치(150%)로 조정했습니다. 퀘이사존에 입고된 한 개 샘플의 오버클록 측정치이므로 해당 결과가 모든 제품의 오버클록 성능 및 잠재력을 대변할 수는 없다는 점 참고해주시기 바랍니다.


XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 GPU-Z 상의 부스트 클록이 레퍼런스 부스트 클록보다 80 MHz가 높습니다. 클록 차만 놓고 본다면 상당한 차이처럼 보이겠지만, 라데온 RX 5700 시리즈는 클록을 3단계로 나누는 만큼 유효 클록이 어느 정도냐가 중요할 텐데요. XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 3DMark로 진행한 벤치마크와 게임 성능에서 레퍼런스 대비 소폭 높은 성능을 유지했고, 추가적인 오버클록을 적용하면 확실하게 성능이 향상되는 모습을 보여주었습니다. 특히 일부 게임에 대해서는 오버클록 적용 시 경쟁사의 SUPER 시리즈와 좋은 대결 구도를 형성하는 것을 알 수 있습니다.



※ 게임 그래프의 0.1% 최소 프레임과 1% 최소 프레임이란?


일반적인 프레임 측정 툴은 1초라는 시간 간격을 두고 프레임 수치를 기록합니다. 이는 우리가 흔히 프레임 레이트로 보는 수치가 FPS, 즉 초당 프레임 수(Frames per Second)이기 때문입니다. 다만 FPS 수치로 프레임을 기록할 경우 프레임 수치가 간헐적으로 떨어지는 끊김 현상, 스터터링(Stuttering)을 제대로 체크해내지 못하는 경우가 많습니다. 게임에서 프레임 수치는 60 FPS 이상을 가리키고 있지만, 체감상으로는 훨씬 낮게 느껴지는 현상이 여기에서 기인합니다. 이런 순간적인 프레임 드롭을 감지해내기 위해서는 PresentMon 계열 툴을 이용하는 경우가 많은데요. NVIDIA에서 새롭게 제공하는 FrameView나 AMD에서 제공하는 OCAT 역시 PresentMon 계열 프레임 측정 도구입니다. PresentMon과 같이 프레임 타임을 기록할 수 있는 툴을 이용하면 벤치마크를 진행하는 동안 생성되는 모든 프레임을 기록하는 것이 가능하며, 이렇게 측정된 원시(RAW Data)을 활용해 조금 더 원론적인 의미의 프레임 수치를 다양하게 계산할 수 있습니다.


0.1%나 1% 같은 수치는 이렇게 측정해낸 모든 프레임 수치를 백분위로 환산했을 때 하위 0.1% 및 1%에 해당하는 수치를 기록한 것입니다. 0.1% 최소 프레임은 게임을 즐기면서 체감할 수 있는 프레임 드롭 수치, 1% 최소 프레임은 일반적인 프레임 측정 툴이 잡아내는 최소 프레임 수치라고 이해한다면 그래프를 읽는 데 도움이 되지 않을까 생각합니다.

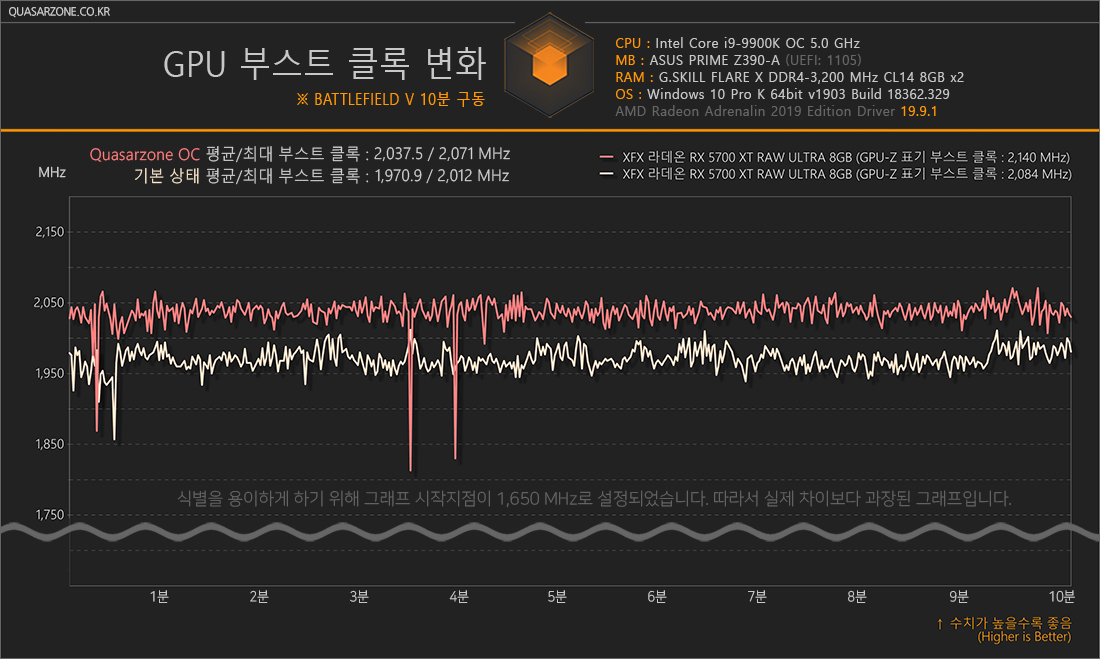

부스트 클록 변화




XFX 라데온 RX 5700 XT RAW ULTRA 8GB로 배틀필드 V를 10분간 구동했을 때의 부스트 클록 변화를 측정한 그래프입니다. 기본 상태의 표기상 부스트 클록은 2,084 MHz로, 평균 1,970.9 MHz에 근접하는 클록을 꾸준히 유지하는 것을 확인할 수 있었습니다.



추가적인 오버클록을 적용한 상태에서는 표기상 부스트 클록이 2,140 MHz로, 평균 2,037.5 MHz에 근접하는 클록으로 동작했습니다.











온도, 소비 전력 측정




b860fc88f9f16ea6b7b698a227ab3f2c_1532592

전력/소음 측정에 쓰인 장비 (왼쪽: HPM-100 Wattman, 오른쪽: DT-805)












* 배틀필드 V를 10분간 구동했을 때의 최댓값을 측정하였습니다. 퀘이사존 테스트 시스템은 오픈 케이스에 구성되었기 때문에 일반적인 케이스에 그래픽카드가 설치될 경우 더 높은 온도와 소음이 발생할 수 있습니다.



XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 풀로드 상태에서 최대 71℃ 수준 온도를 유지했고, 추가적인 오버클록을 적용하더라도 2℃ 정도 증가하는 선에서 그쳤습니다. 듀얼 팬을 탑재하여 발열 억제력이 좋지 않을 수 있을 것이라 우려했지만 코어 온도는 안정적인 선으로 유지하는 모습을 보여주는 것이 인상적이었습니다.














코어 온도가 안정적인 모습을 보인 것과 달리, XFX 라데온 RX 5700 XT RAW ULTRA 8GB의 소음은 조용한 편은 아닙니다. 다만 50 dBA 이상의 소음 수치는 아니기 때문에, 일반적으로 케이스에 넣고 사용하는 환경에서는 큰 소음 유발로 이어지지는 않을 것으로 예상됩니다.




b860fc88f9f16ea6b7b698a227ab3f2c_1532592

소음원의 사례별 소음 크기 (출처: 국가소음정보시스템)














XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 기본 상태에서 풀로드 수치가 평균 401.5 W를 기록했으며, 추가적인 오버클록 적용 시 풀로드 평균은 약 416.3W 수준을 기록했습니다. 오버클록 적용으로 풀로드 평균 수치가 약 11 W 정도 증가한 셈인데, 평균값과 순간적인 최대치가 약 30~40 W 수준의 차이 보며 무난한 수치라고 생각됩니다. 오버클록 시 오히려 최고치 소비 전력이 기본 상태보다 더 낮은 것을 확인할 수 있는데요. 기본 상태와 달리 오버클록 상태는 코어 전압을 적정값으로 유지했기 때문에 오히려 최고치 수치는 조금 더 낮은 수치로 안정화되었다고 볼 수 있겠습니다.











열화상 카메라 전원부 온도



* 적외선 열화상 카메라는 인간의 눈에는 보이지 않는 적외선을 감지하여 대상 물체의 열 분포를 보여주는 카메라입니다. 같은 비접촉 방식인 열화상 온도계가 한 점의 온도만을 측정할 수 있지만, 열화상 카메라는 대상 물체 전체의 온도를 동시에 측정하여 온도의 높고 낮음을 한눈에 파악할 수 있습니다.​




기본 상태 전원부 후면 온도

최대 75.9℃


오버클록 상태 전원부 후면 온도

최대 76.7℃



XFX 라데온 RX 5700 XT RAW ULTRA 8GB는 듀얼 쿨링팬을 탑재했으면서도 전원부 발열을 75 ℃ 수준으로 유지하는 모습을 보여줬습니다. 전원부 온도는 오버클록을 하더라도 크게 차이가 나지 않기 때문에 케이스 내에 장착해도 충분히 안정적인 수준을 유지할 것으로 기대됩니다.











총평






오랜만에 만나보는 XFX 그래픽 카드는 저 역시도 감회가 남달랐습니다. 사실 RX Vega 시리즈나 RX 580 이후로는 국내에서 XFX 그래픽 카드를 만나볼 수 없었기 때문에 국내 사업을 철수하는 것이 아닌가 생각이 들기도 했지만, 다행히도 액슬비젼코리아로 유통사가 바뀌면서 다시금 국내 시장에서 만나볼 수 있게 된 점은 반가웠습니다.


그래픽 카드의 외형이나 쿨링 설루션은 세대를 거듭할수록 상향 조정이 되고 세련되게 변하기 마련이지만, 각 제조사가 추구하는 디자인 철학이나 가치는 크게 변하지 않는 경우가 많습니다. XFX의 경우에도 듀얼 쿨링팬을 활용한 쿨링 설루션이라는 디자인 철학에서는 벗어나지 않는 모습을 보여주었습니다. 하지만 외형에서는 특이한 시도가 돋보였는데요. 사다리꼴 모양의 독특한 쿨러 슈라우드와 큼지막한 방열판으로 RX 5700 XT 칩이 발산하는 열을 효과적으로 잡기 위해 노력했습니다.





물론 이러한 외형적 특성은 사용자에 따라 호불호가 크게 갈릴 수 있는 요소지만, 제품 콘셉트를 독특하게 형성하여 독창적인 시도를 했다는 점에서는 박수를 보내고 싶습니다. 외형 외에도 아쉬운 점은 존재하는데요. 다른 대다수 성능에서 괜찮은 모습을 보여주었지만, 소음 수치가 조금 높은 것은 아쉬운 부분입니다. 물론 듀얼 쿨링팬을 활용하여 코어 온도나 전원부 온도는 안정적으로 잡아주는 만큼, 소음에 크게 신경 쓰는 경우가 아니라면 충분히 이해 가능한 선이라고 생각이 듭니다.





듀얼 팬과 독특한 디자인 그리고 적절한 성능을 갖춘 그래픽 카드, XFX 라데온 RX 5700 XT RAW ULTRA 8GB였습니다.
