FSP HYDRO PRO 600W 80PLUS Bronze 230V EU

퀘이사존달려 423 2293 201











파워서플라이를 선택할 때 브랜드, 가격, 콘덴서, AS 기간 등 다양한 요소가 있지만, 객관적인 성능을 보여주는 80PLUS 인증 여부는 제품 선택에서 핵심적인 기준점이라 할 수 있습니다. 이를 분위기를 반영하듯 최근에는 3만 원대 보급형 제품까지 인증을 받고 있으며, 동급 제품이라면 인증을 받은 제품이 높은 판매량을 보여주고 있는 것이 사실입니다. 다양한 파워 제조사 중 국내 소비자들로 좋은 평가를 받고 있는 FSP(Fortron Source Power)는 80PLUS 인증을 가장 많이 취득한 제조사로도 알려져 있습니다. 칼럼 등록일 기준, 115V Internal = 450개 / 230V EU Internal = 36개로 총 486개 인증을 받았으며, 국내 출시된 라인업 모두 인증을 취득한 제품들로 구성되었습니다.







FSP HYDRO PRO 600W 80PLUS Bronze 230V EU

최대 효율 88%에 플랫 케이블로 구성된 메인스트림 파워



1907___476650439.jpg지난 5월 출시된 Hydro YD 시리즈 이후, 2019년 두 번째로 국내 시장에 출시된 파워는 HYDRO PRO 시리즈입니다. 230V EU Standard보다 한 단계 높은 230V EU Bronze 인증을 받아 최대 88% 효율 성능을 보장하며, 시장에서 가장 많은 소비자가 찾는 500W, 600W, 700W 3가지 용량으로 라인업을 구성했습니다. 보급형부터 하이엔드 파워까지 빠질 수 없는 플랫 케이블을 적용했으며, ADDA 쿨링팬과 DC to DC 모듈을 탑재했습니다. 칼럼을 통해 신제품 FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 구성과 성능을 살펴보도록 하겠습니다.








제품 사양



>>FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 제품정보 바로가기<<

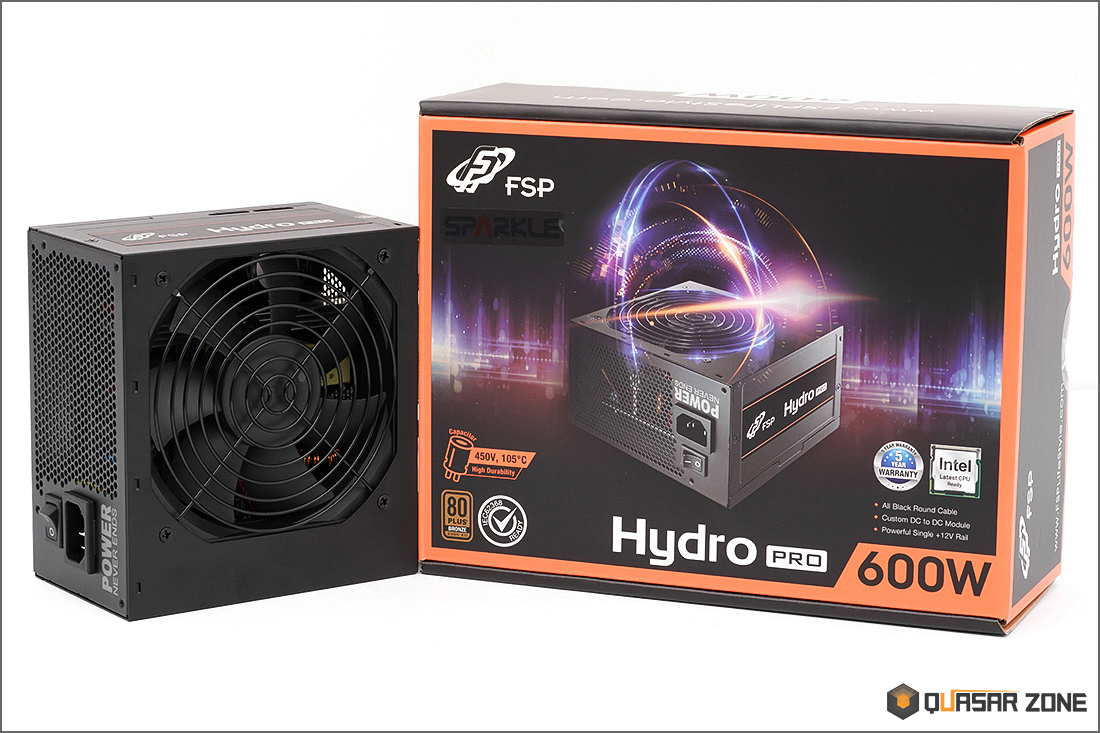

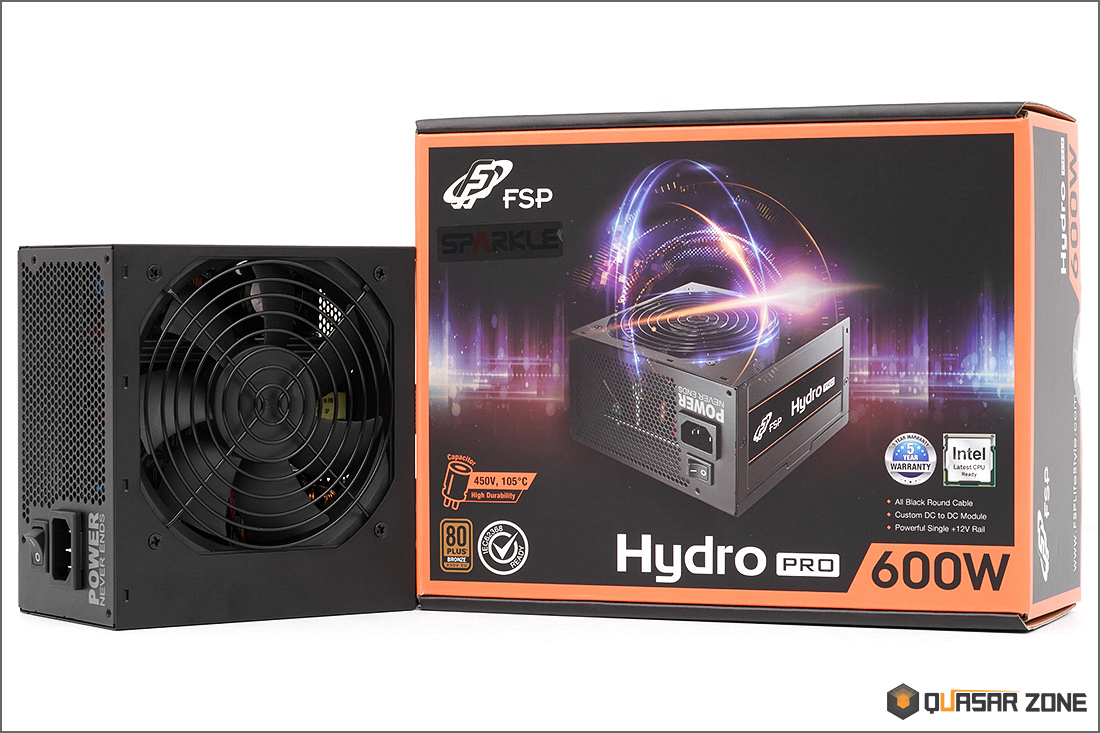

FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 패키지 구성

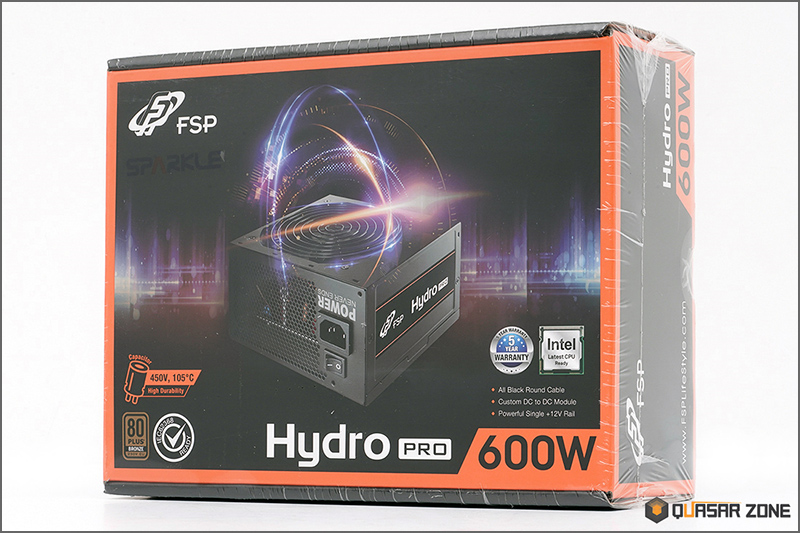

전면에는 FSP HYDRO PRO 제품 사진, 230V EU Bronze 인증 로고, 제품명이 표기되었습니다. 후면에서는 스펙표, 특징, 케이블 구성, 시리얼 번호를 확인할 수 있습니다.

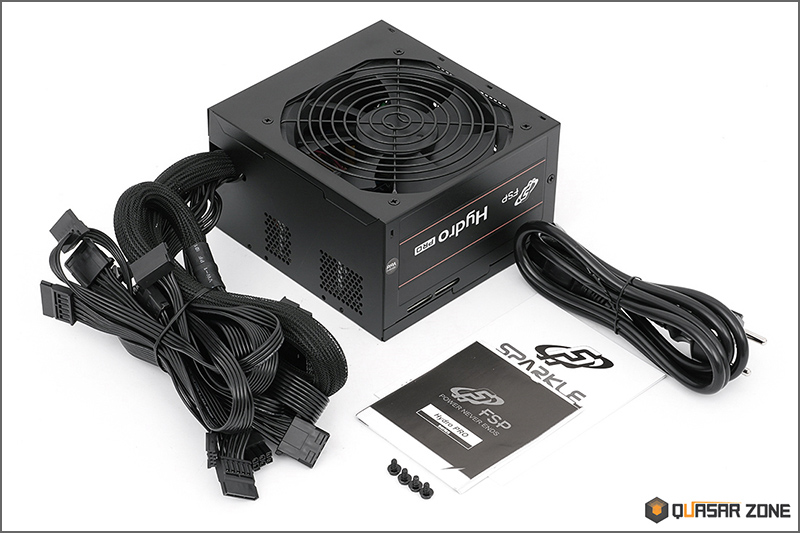

구성품은 파워서플라이, 전원 케이블, 케이블 타이 4개, 조립용 나사 4개, 제품 보증서 / 사용자 설명서가 제공됩니다.




패키지를 비닐로 밀봉 포장하여, 재포장 이슈 같은 불안 요소를 원천 봉쇄했습니다. 밀봉되어 있어 소비자가 구매한 파워서플라이가 정말 새것인지 확인하기도 쉽습니다.















FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 디자인

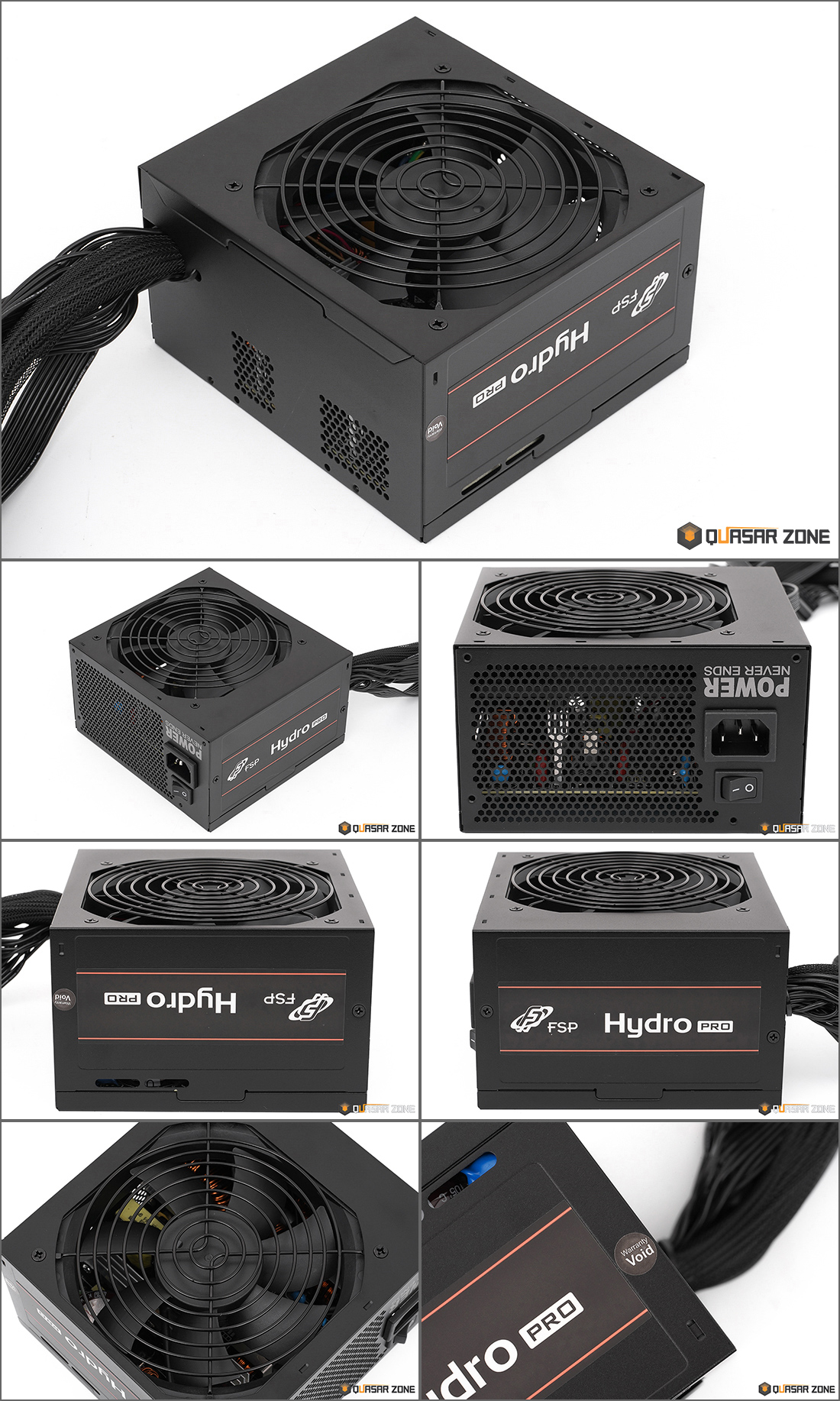

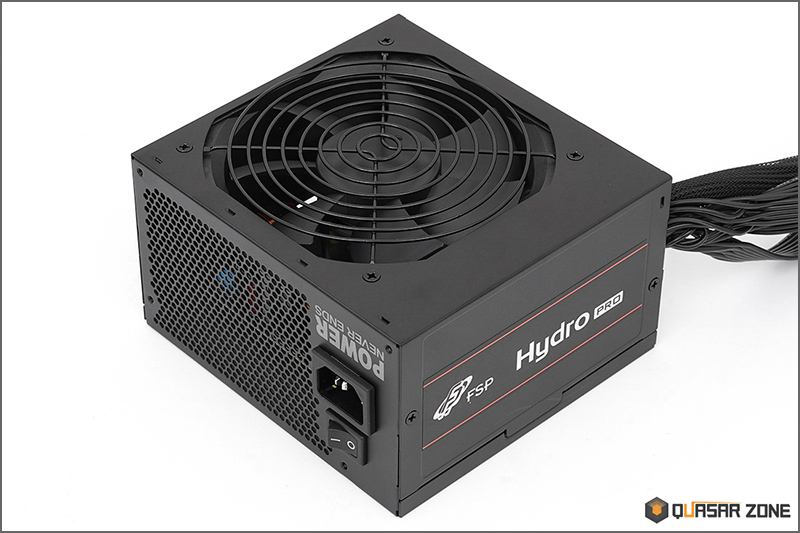

ATX 파워서플라이 폼팩터(140×150×86mm)로 구성된 HYDRO PRO 파워는 케이스 간섭 없이 장착이 가능합니다. 기존 FSP HYPER K 시리즈와 비슷한 디자인을 채용했으며, 올 블랙 색상을 통해 깔끔한 모습을 보여줍니다. 논 모듈러 제품으로 파워 내부로 케이블이 모두 연결된 형태이며, 파워 후면에는 FSP 슬로건 문구 'POWER NEVER ENDS'를 확인할 수 있습니다.

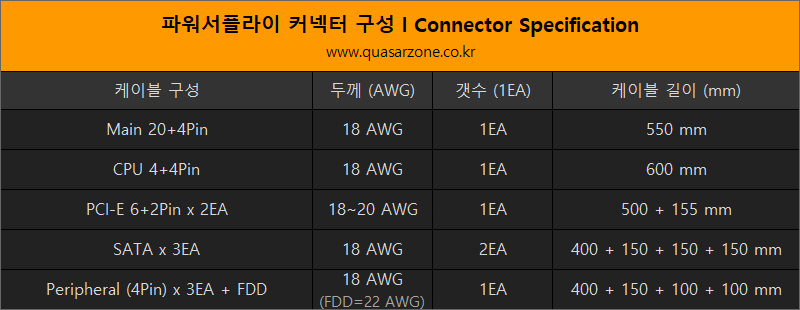

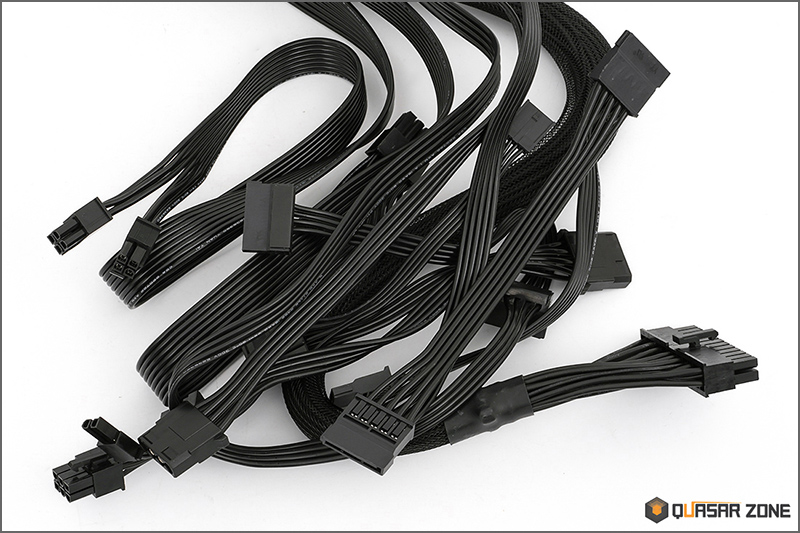

케이블은 블랙 색상에 플랫 타입으로 구성되었습니다. 알록달록한 슬리빙 마감이 아닌, 블랙 색상에 납작한 형태로 깔끔한 선정리가 가능합니다. 케이블 대부분은 18AWG​로 구성되었으나, PCI-E(155mm) 케이블 파트는 20AWG, FDD 케이블 파트는 22AWG로 구성되었습니다.



ⓐ AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 두꺼운 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.








FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 내부 구성


FSP HYDRO PRO 600W 80PLUS Bronze 230V EU는 NIPPON CHEMI-CON 330uF / 450V - 105℃ 메인콘덴서를 사용했으며,  DC to DC 모듈을 통해 +12V 가용력을 100%까지 제공하고 5V, 3.3V를 포함한 모든 라인에서 안정적인 출력을 제공합니다. EMI 필터, Active-PFC, 방열판이 PCB에 실장 되었습니다. 스위칭 변환부는 메인 트랜스와 스위칭 트랜스로 구성되어있으며, 트랜스 용량을 확인할 수 있도록 스티커가 부착되어 있습니다. 보호회로 IC는 Weltrend WT7527 칩세트를 사용했습니다.



쿨링팬은 슬리브 베어링을 사용한 ADDA AD1212HS-A71GL(12V, 0.44A) 제품이 사용되었습니다. 최대 분당 회전수는 2,200 RPM이며, 최대 풍량은 85.2 CFM입니다. 팬 자체 소음은 최대 39.1dB(A) 스펙으로 구성되었습니다. 해당 쿨링팬은 FSP 600-50HPN 85+, FSP HYPER 600W, FSP HYDRO 500W 제품에 탑재되기도 했습니다.





■ 보호회로 구성

OVP (Over Voltage Protection) = 과전압 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

OCP (Over Current Protection) = 과전류 보호회로

OPP (Over Power Protection) = 과전력 보호회로








파워서플라이 효율


80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)







1906___1385739826.jpg파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.

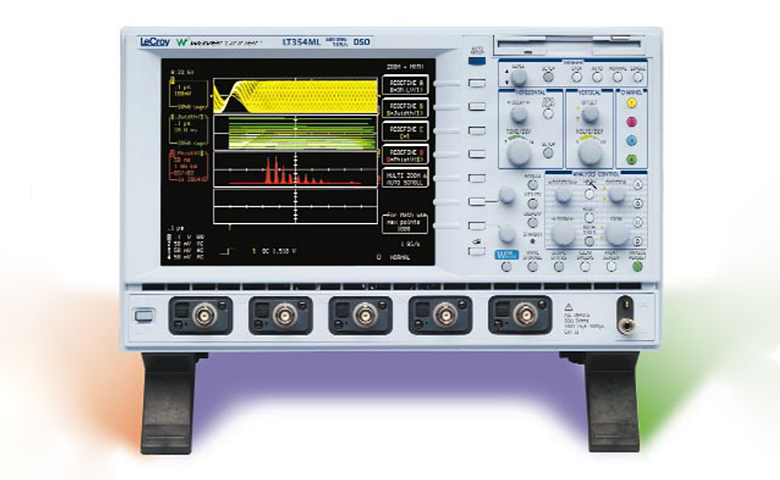

퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.










1907___313124246.jpgFSP HYDRO PRO 600W 80PLUS Bronze 230V EU는 최대 효율 88%를 보장합니다.

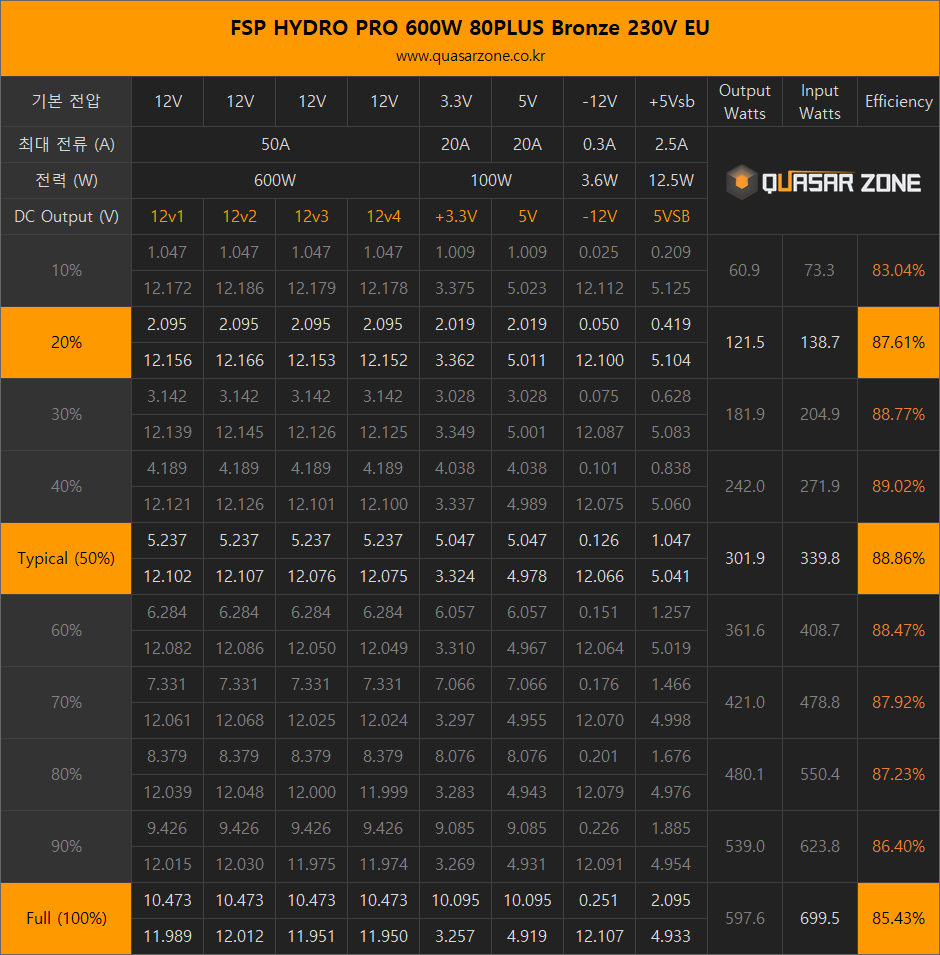

테스트 결과, 20% 로드 시 = 87.61% / 50% 로드 시 = 88.86% / 100% 로드 시 = 85.43% 성능을 확인할 수 있었으며, 전 구간에서 230V EU Bronze 인증 기준치는 상회하는 높은 효율 성능을 보여주었습니다. 또한, 부하량이 낮은 10% 구간에서도 83.04%로 기존 동급 FSP 파워들보다 성능이 향상된 것을 확인할 수 있었습니다.








리플 & 노이즈 측정


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축시키고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.

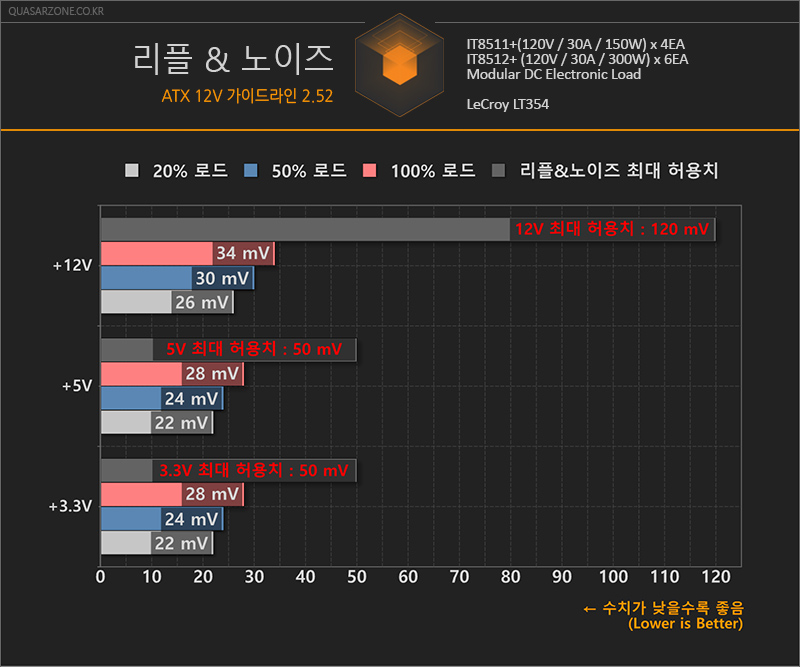

파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.



FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 파워서플라이는 +12V, +5V, +3.3 전체 라인에서 준수한 리플&노이즈 수치를 확인할 수 있었습니다.








총평


FSP HYDRO PRO 600W 80PLUS Bronze 230V EU 파워는 220V 전압 환경에서만 사용이 가능한 제품입니다. 230V EU Bronze 인증을 취득하여 최대 88% 효율 성능을 보장하며, 퀘이사존 테스트 결과에서는 인증 기준치보다 0.86% 높은 실효율 성능을 확인할 수 있었습니다. DC to DC 모듈을 적용하여 +12V 가용력을 100%까지 높였으며, +3.3V와 5V 라인에서 안정적인 전압 출력을 보여줍니다.


기존 HYPER K와 비슷한 디자인에 올 블랙 색상을 입혀 기존보다 깔끔한 외형을 보여주며, 파워 시장 트렌드라 할 수 있는 플랫 케이블이 적용되어 깔끔한 선정리가 가능합니다. 또한, 기존 정보통신기기 안전 규격 IEC 60950-1과 오디오·비디오 안전 규격 IEC-60065를 완전히 대체하는 IEC62368 인증을 받았습니다. 2020년 12월까지 해당 인증을 받아야지만 유럽과 미국에 수출이 가능하다고 합니다. 제품 개봉에 민감한 한국 사용자들을 위해 스 패키지를 비닐 밀봉 처리하여 재포장 이슈를 원천 차단했습니다. 품질 보증 기간은 동급 제품들과 같은 무상 5년을 제공합니다.


아쉬운 부분도 있습니다. ADDA 쿨링팬이 탑재되었지만, 볼 베어링이나 유체 베어링에 비해 수명이 짧은 슬리브 베어링 제품을 사용한 점과 PCI-E 케이블 첫 번째 단락은 18AWG로 구성된 것에 비해, Y자로 추가 연결되는 155mm 케이블 파트는 20AWG로 구성된 점은 아쉽습니다.





88% 효율 성능에 플랫 케이블로 구성된 메인스트림 파워, FSP HYDRO PRO 600W 80PLUS Bronze 230V EU입니다.
