1990년 설립된 에너맥스(ENERMAX)는 2008년 MODU82+, 2010년 MODU87+, 2011년 MaxRevo와 Platimax EPM 시리즈 등 하이엔드 모듈러 파워를 기반으로 국내외 PC 마니아들에게 유명세를 타기 시작했습니다.  이후, 파워 시장 3대장으로 자리를 잡을 만큼 파워 시장에서 굳건한 인지도를 쌓아갔습니다. 2015년에는 팬리스 파워인 Digifanless EDF 시리즈를 선보이며 라인업을 넓혔지만, 소비자들이 기대했던 신제품 소식은 들려오지 않았고, 주목을 끌만한 신제품 없이 기존 제품만 유통 되다보니 에너맥스 파워에 관심은 예전보다 많이 낮아진 것이 사실입니다.



이러한 시장 분위기에서 반등하기 위해  에너맥스는 작년부터 새로운 제품들을 하나둘 선보이기 시작했습니다. 2018년 상반기에는 Platimax EPM 시리즈와 Platimax D.F 시리즈, 후반기에는 플래그십 MaxTytan Titanium 파워를 공식 출시했으며, 컴퓨텍스 2019 부스에서도 REVOLUTION D.F, REVOLUTION RGB, MAXPRO II 파워 등 다양한 신제품을 대거 공개했습니다.











Enermax MaxTytan EDT1250EWT 80Plus Titanium

TITANIUM 인증 + 실시간 전력 소모량 모니터링 가능한 플래그십 파워


2018년 7월, 한국에 공식 출시된 Enermax MaxTytan EDT1250EWT 80Plus Titanium 파워는 기존의 에너맥스를 대표하던 PLATIMAX 파워보다 한단계 높은 등급의 플래그십 제품입니다. 고급스러운 디자인이 매력적인 PLATIMAX와 같은 패밀리 룩으로 구성되었으며, 파워 앞 · 뒤 길이가 200mm로 길어졌습니다. TITANIUM 등급에 걸맞게 풀 모듈러 디자인, 슬리빙 케이블, 케이블 홀더, 팬 컨트롤러, 특허받은 DFR 기술까지 적용되어 플래그십 제품다운 면모를 보여주는데요. 본격적으로 칼럼을 통해 Enermax MaxTytan EDT1250EWT 80Plus Titanium 파워 구성과 성능을 살펴보도록 하겠습니다.






제품 사양




















Enermax MaxTytan EDT1250EWT 80Plus Titanium 패키지



패키지 박스에는 에너맥스 로고와 MaxTytan 제품명이 간략하게 표기되었으며, 후면에는 제품 주요 특징을 확인할 수 있습니다. 파워서플라이는 두터운 스펀지에 담겨있으며, 모듈러 케이블은 검은색 박스에 별도로 담겨있습니다.




파워서플라이, 모듈러 케이블, 케이블 정리 홀더, AC 전원 케이블, 벨크로 타이, 케이블 타이, 사용자 설명서가 기본 제공됩니다.








Enermax MaxTytan EDT1250EWT 80Plus Titanium 디자인

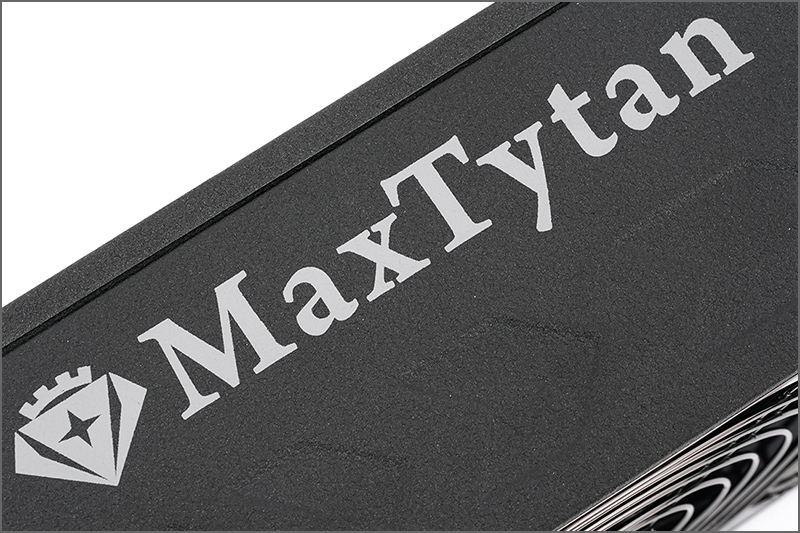

Enermax MaxTytan EDT1250EWT 80Plus Titanium 파워는 표준 ATX 사이즈(140×150×86mm)보다 섀시 앞 · 뒤 길이가 60mm 늘어난 200mm로 구성되었습니다. 길이가 증가한 탓에 미들타워 케이스 레이아웃에 따라 장착이 안될 수도 있으니, 제품 구매 전 호환 가능한 파워 길이를 체크해보는 것이 좋습니다. 기존 PLATIMAX 시리즈와 비슷한 디자인을 확인할 수 있으며, 제품 길이와 측면부 MaxTytan 로고를 제외하면 큰 차이는 없습니다.






▲ 에너맥스 공식 홈페이지 자료



기존 에너맥스 파워와 다른 점은 파워 후면부에 Wattage Meter(전력 소비량 디지털 패널)을 구성하여, 실시간 파워서플라이 전력 소모량을 확인할 수 있다는 점입니다. 다만, 후면부에 위치하기에 직관성을 다소 떨어지는 편입니다.




Enermax MaxTytan EDT1250EWT 80Plus Titanium 파워는 모듈러 케이블 연결부에 커버를 제공합니다. 이를 통해 포트 내부로 이물질이나 먼지 유입을 차단할 수 있으며, 기존 모듈러 파워서플라이에 비해서 깔끔한 마감을 보여줍니다.




풀 모듈러 디자인으로 시스템에 필요한 케이블만 연결하여 사용할 수 있으며, 블랙 색상 슬리빙 케이블이나 플랫 케이블과 달리 독특한 패턴이 적용된 슬리빙 케이블이 제공됩니다.







모듈러 케이블은 깔끔한 고정을 위해 홀더가 제공되며, 사용자가 직접 장착하여 사용하는 방식입니다.















COOLERGENIE 팬 컨트롤러 제공



▲ 에너맥스 공식 홈페이지 자료





MaxTytan 파워에는 COOLERGENIE라는 팬 컨트롤러가 기본 제공됩니다. CPU 쿨링팬 1개와 케이스에 장착된 쿨링팬 3개를 연결하여 제어할 수 있습니다.



■ 장착 방법

1. 전원 케이블을 팬 컨트롤러 하단부에 연결하고, 파워서플라이 전용 포트에 연결해줍니다.



2. PWM 케이블을 팬 컨트롤러 M/B 포트에 연결하고, 메인보드 PWM 포트에 연결해줍니다.

3. 팬 컨트롤러 상단부에 위치한 COOLER FAN 포트에 CPU 쿨러에 장착된 쿨링팬을 연결해줍니다.

※ 케이블이 짧다면 제공되는 PWM 연장 케이블을 이용하면 됩니다.




4. 케이스에 장착되어 있는 쿨링팬을 팬 컨트롤러 측면 포트 3개에 연결해줍니다.

5. 메인보드 바이오스 메뉴에서 CPU 팬 설정을 PWM 모드로 변경합니다.

6. 3가지 버튼 클릭을 통해 사용자가 원하는 타입으로 설정하여 사용할 수 있습니다.

A - WHISPER : 40% 부하까지 팬리스 모드로 작동

B - SILENCE : 55% 부하까지 팬리스 모드로 작동

C - OFF : 일반 쿨링팬과 같이 바로 작동


※ 팬 딜레이 기능도 제공됩니다. 시스템이 종료된 후 40초~60초간 쿨링팬이 작동하여 시스템 내부에 남아있는 열기를 케이스 밖으로 배출할 수 있습니다.








Enermax MaxTytan EDT1250EWT 80Plus Titanium 내부 구성


깔끔한 내부 마감 상태를 확인할 수 있는데요. 메인 콘덴서는 NIPPON CHEMI-CON 560uF / 420V - 105℃와 nichicon 680uF / 400V - 105℃ 2개로 구성되었으며, 풀 브릿지 방식에 LLC 공진 컨버터와DC to DC 컨버터를 구성하여 안정적인 전압 출력을 제공합니다. 스위칭 변환부는 메인 트랜스와 스위칭 트랜스로 구성되어있으며, 트랜스 용량을 확인할 수 있도록 스티커가 부착되어 있습니다. 트위스터 베어링으로 구성된 ED142512M-PA 쿨링팬은 최대 1,560 RPM으로 작동하며, DFR 특허 기술을 통해 쿨링팬을 역회전으로 작동시켜 먼지를 제거하는 기능이 추가되었습니다.







■ 보호회로 구성

OCP (Over Current Protection) = 과전류 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

UVP (Under Voltage Protection) = 저잔업 보호회로

OTP (Over Temperature Protection) = 과온도 보호회로

OPP (Over Power Protection) = 과전력 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

SIP (Surge & Inrush Proteciton) = 써지&인러쉬 보호회로







파워 효율 성능 확인


80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증마크입니다. (80PLUS 공식 홈페이지 참고)







1906___333349946.jpg파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.


퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.









Enermax MaxTytan EDT1250EWT 80Plus Titanium 파워서플라이는 80PLUS TITANIUM 인증을 받았으며, 최대 효율 94%를 보장합니다.





테스트 결과, 20% 로드 시 = 94.01%, 50% 로드 시 = 93.98%, 100% 로드 시 = 90.73% 성능을 확인할 수 있었으며, 80PLUS TITANIUM 인증 기준치와 오차 범위(±1%)의 성능을 보여주었습니다. 20% 구간에서는 기준치보다 2.01% 높은 성능을 보여주었으며, 전 구간에서 안정적인 출력을 테스트를 통해 확인할 수 있었습니다.





80PLUS.ORG 공식 홈페이지에 등록된 효율 값과 퀘이사존 테스트 결과값을 비교해봤습니다. 전 구간에서 오차범위(±1%)내의 성능을 보여주었으며, 일부 구간에서는 등록된 효율 수치보다 높은 결과를 보여주었습니다. 다만 100% 구간에서는 성능 차이가 0.98% 낮게 측정되었는데요. TITANIUM 인증에는 만족하는 성능이지만, 80PLUS 인증에 등재된 결괏값과 성능 차이가 크게 나타난 점은 아쉽습니다.















리플&노이즈 측정


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.


리플&노이즈는 콘덴서의 수명을 단축시키고 오작동을 일으킬 수 있으므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.




파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.



칼전압 출력만큼 리플&노이즈 수치가 낮을수록 좋은 파워라 할 수 있는데요. Enermax MaxTytan EDT1250EWT 80Plus Titanium 파워는 부하량 증가에 큰 영향 없이 안정적인 리플&노이즈 수치를 보여주었습니다. 다만, 5V 라인에 비해서 3.3V 라인이 약간 높게 측정되었습니다. 테스트 간 각 라인에서 보여준 수치는 모두 인텔 가이드 최대 허용치를 만족하는 결괏값이였습니다.








총평


Enermax MayTytan 시리즈는 에너맥스 최초의 80PLUS TITANIUM 인증을 받은 플래그십 파워입니다. 750W, 800W, 1050W, 1250W 총 4개의 용량으로 라인업을 구성했으며, 국내에는 1250W 제품만 출시가 된 상태입니다. 50% 부하(=Typical) 기준, 최대 94%의 효율 성능을 보장할뿐만 아니라 파워에서 중요한 +12V 출력은 99.8%(=1248W)까지 가능하며, DC to DC 회로를 통해 안정적인 전압 출력을 보여줍니다. 풀 모듈러 디자인에 슬리빙 케이블과 홀더를 제공하여 깔끔한 선정리가 가능하며, 시중에서 판매 중인 모듈러 파워들과 달리 커버를 제공하여 사용하지 않은 포트를 커버로 보호할 수 있습니다.


MaxTytan 파워 후면부에는 Wattage Meter(전력 소비량 디지털 패널)가 구성되어, 전력 소비량을 실시간으로 확인할 수 있습니다, 또한, 에너맥스를 대표하는 트위스터 베어링 기반 139mm 쿨링팬을 탑재해 최대 16만 시간 동안 사용할 수 있으며, 특허기술 DFR을 통해 파워 고장의 원인 중 하나인 먼지를 쿨링팬을 역회전으로 동작하여 제거하는 기능까지 제공합니다. 장시간 수명 보장을 위해 50℃ 온도 상태에서 일주일간 100% 출력 테스트를 통과하여, 사용자가 안심하고 사용할 수 있습니다. 여기에 COOLERGENIE 팬 컨트롤러를 제공하여, 파워 쿨링팬과 CPU 쿨링팬, 케이스 쿨링팬을 하나로 묶어 팬리스 모드로 사용할 수 있습니다.



몇 가지 아쉬운 점도 있습니다. 자체 제작한 슬리빙 케이블이 제공되지만, 도트 패턴 디자인으로 사용자 취향에 따라 호불호가 크게 나뉠 수 있습니다. 또한, 전력 소비량을 실시간으로 확인할 수 있지만, 측면이 아닌 후면에 위치하여 직관성이 다소 떨어집니다.







에너맥스 최초의 TITANIUM 인증 플래그십 파워서플라이, Enermax MaxTytan EDT1250EWT 80Plus Titanium입니다.
