시소닉 S12III Bronze SSR-650GB3 Single Rail

650W 인증 파워인데 220V 환경에서는 700W까지 출력 가능



시소닉은 다양한 제품 라인업을 통해 소비자들을 만족시키고 있는 파워서플라이 전문 브랜드입니다. 인증 기준치 이상의 효율 성능과 안정적인 리플&노이즈와 라인별 출력을 통해 치열한 파워 시장에서 독보적인 위치를 선점하고 있습니다.

점차 무더워지고 있는 7월 초, 시소닉 공식 유통사 맥스엘리트는 새로운 80PLUS Bronze 파워를 출시했습니다. S12 라인업 자체가 오랜 시간 사랑 받아 왔는데 이를 개량한 신제품이 나왔습니다. 바로 시소닉 S12III Bronze SSR-650GB3 Single Rail입니다. 국내 소비자들이 선호하는 +12V 싱글 레일 방식에 LLC 공진 회로를 추가하여 안정적인 출력이 가능하도록 설계되었습니다. 스마트 팬 컨트롤 S2FC 기능을 통해 50% 부하까지는 저소음 모드로 사용하는 것도 가능합니다. 여기에 KC 인증 진행 간 220V 조건에서 700W까지 출력이 가능한 것을 추가로 인증 받았습니다. 칼럼을 통해 시소닉 S12III Bronze SSR-650GB3 Single Rail 성능과 구성을 살펴보도록 하겠습니다.







제품 사양




>>시소닉 S12III Bronze SSR-650GB3 Single Rail 제품정보 바로가기<<















시소닉 S12III Bronze SSR-650GB3 Single Rail 패키지



패키지 박스에는 시소닉 로고와 제품명이 간략하게 표기되었으며, 후면에는 주요 특징을 확인할 수 있습니다. 파워서플라이는 에어캡과 스펀지로 이중 포장되었으며, 전원 케이블, 조립용 나사 4개, 사용자 설명서가 함께 제공됩니다.




맥스엘리트에서 공식 유통하는 시소닉 파워들은 모두 비닐로 밀봉 처리가 되었습니다. 재포장 이슈 같은 불안 요소를 원천 봉쇄할 수 있다는 장점이 있습니다. 구매자는 파워서플라이가 정말 새것인지 확인하기도 쉽습니다.

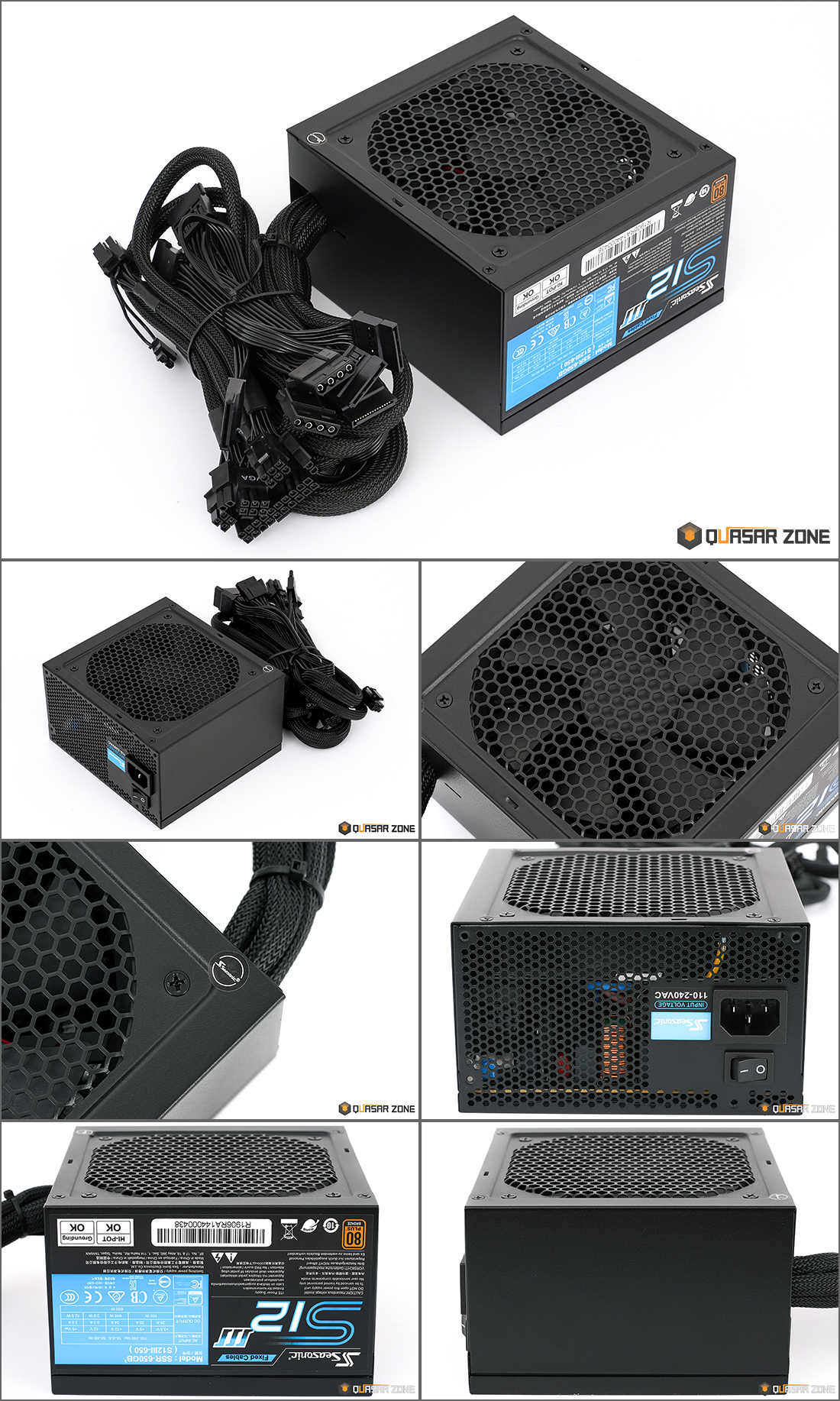

시소닉 S12III Bronze SSR-650GB3 Single Rail 디자인

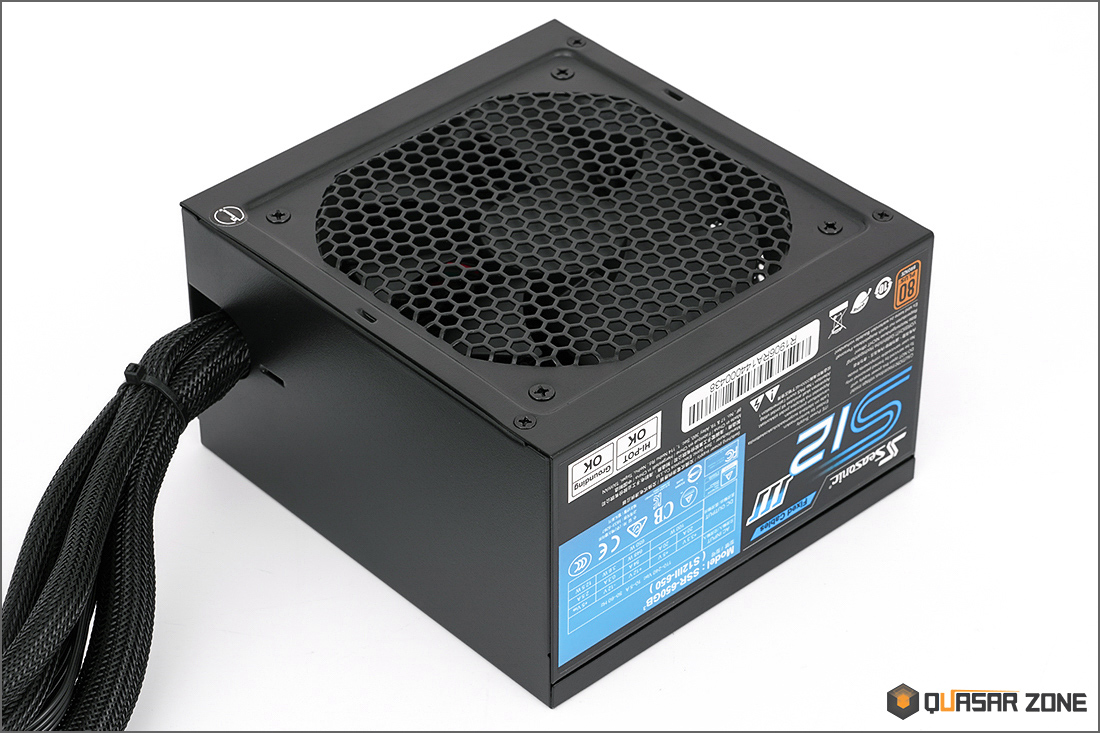

시소닉 S12III Bronze SSR-650GB3 Single Rail 파워서플라이는 표준 ATX 사이즈(140×150×86mm)로 구성되어 케이스에 조립시 시 간섭 없이 장착이 가능합니다. 기존 퀘이사 칼럼을 통해 살펴보았던 S12II Bronze 시리즈와 동일한 섀시 디자인을 확인할 수 있는데요. 올 블랙 색상을 통한 심플한 외형과 마감 상태를 보여줍니다.







S2FC 컨트롤 시스템이 적용되었습니다. 부하량이 50% 미만인 상태에서는 사일런트 모드로 작동하며, 부하량이 높아지는 60% 구간 이후부터는 쿨링팬 속도가 빨라지도록 설정되었습니다.






케이블 구성은 2가지 형태입니다. ATX 24Pin, PCI-E 6+2Pin, EPS 4+4Pin 케이블은 블랙 슬리빙 마감 처리되었으며, SATA와 IDE는 플랫 케이블 타입으로 구성되었습니다. 케이블 색상을 모두 블랙으로 통일하여 깔끔한 선정리와 시스템 내부 연출이 가능합니다. 케이블은 18~20AWG로 혼용되었습니다.


ⓐ AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로, AWG가 작을수록 굵은 내심을 가진 두꺼운 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라에서는 주로 18AWG 두께 케이블을 주로 사용하고 있습니다.









시소닉 S12III Bronze SSR-650GB3 Single Rail  내부 구성


깔끔한 내부 마감 상태를 확인할 수 있는데요. 메인 콘덴서는 TEAPO 470uF / 420V - 105℃를 탑재하였으며, EMI 필터, Active-PFC, 방열판이 PCB에 실장 되어있습니다. 스위칭 변환부는 메인 트랜스와 스위칭 트랜스로 구성되어있으며, 트랜스 용량을 확인할 수 있도록 스티커가 부착되어 있습니다. LLC 공진 회로를 통해 +12V 가용력을 높이고 안정적인 출력이 가능하며, 바이패스 릴레이를 추가하여 대기전력을 낮추고, 불안정한 전류 유입을 차단하여 파워 부품들을 보호합니다. 쿨링팬은 40℃ 온도 기준에서 최대 3만 시간 수명을 보장합니다.



■ 보호회로 구성

OPP (Over Power Protection) = 과전력 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

UVP (Under Voltage Protection) = 저전압 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로








파워 효율 성능 확인

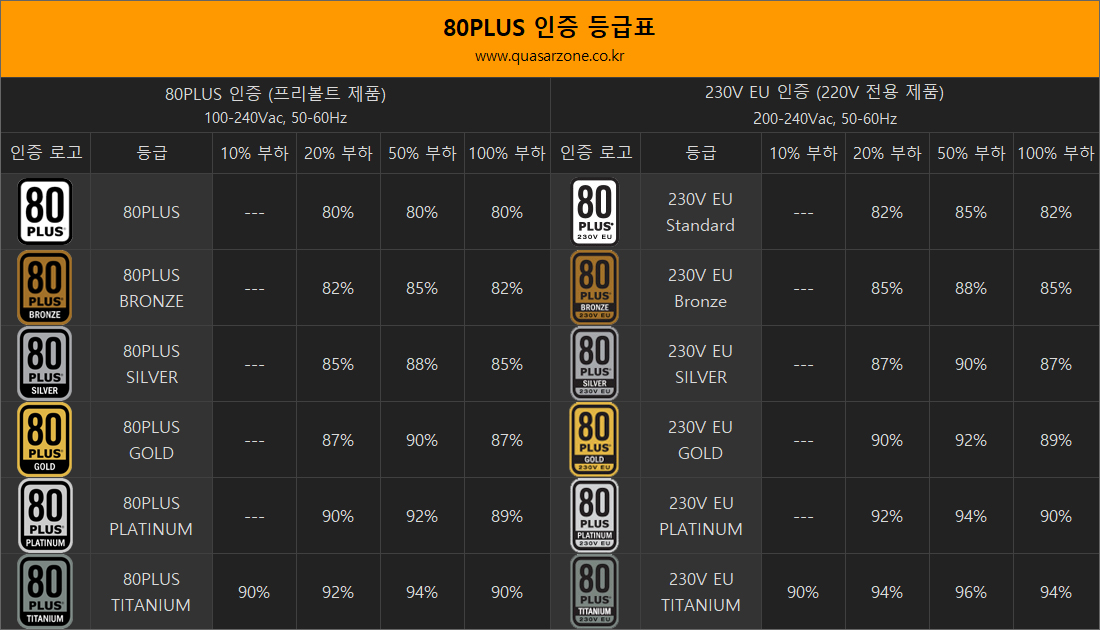

80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증마크입니다. (80PLUS 공식 홈페이지 참고)







1906___333349946.jpg파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.


퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.









시소닉 S12III Bronze SSR-650GB3 Single Rail는 80PLUS Bronze 인증을 통과한 제품으로 최대 효율 85%(=Typical / 50% 부하)를 보장합니다.

[20% Load = 82% / 50% Load = 85% / 100% Load = 82%]



제품 DB에 표기된 효율값과 비교하면 ±1% 이내 차이를 보여주었으며, 부하량에 상관없이 안정적인 전압 출력을 확인할 수 있었습니다.











700W 출력 추가 테스트




시소닉 S12III Bronze SSR-650GB3 Single Rail는 220V(8A, 60Hz) 환경에서 700W까지 출력이 가능하다고 밝히고 있으며, 해당 결과는 KC 인증 내역서를 통해 확인할 수 있었습니다. 12V 라인이 58A, +5Vsb 라인이 3A로 각각 최대 암페어 값이 증가했으며, 이를 기준으로 추가 테스트를 진행했습니다.




650W와 700W 출력에 따른 효율 성능 차이는 최대 0.69%였으며, 700W에서 나타난 성능은 230V EU Standard 인증을 상회하는 높은 성능이었습니다.








리플&노이즈 측정


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.


리플&노이즈는 콘덴서의 수명을 단축시키고 오작동을 일으킬 수 있으므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.




파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.



시소닉 S12III Bronze SSR-650GB3 Single Rail 파워서플라이는 +12V, +5V, +3.3 전체 라인에서 우수한 리플&노이즈 수치를 확인할 수 있었습니다. 보급형 파워들의 경우 부하량이 증가하면 리플&노이즈 수치도 큰 폭으로 상승하는 것에 비해, SSR-650GB3 파워는 안정적인 수치를 보여주었습니다.




700W 조건에서는 100% 조건에서 리플&노이즈 수치가 일부 상승하기는 했지만, 제품 성능에 큰 문제가 되지 않는 수치였습니다.








총평


시소닉 S12III Bronze SSR-650GB3 Single Rail 파워는 국내 PC 시장 트렌드를 반영한 80PLUS Bronze 인증을 취득한 제품입니다. S2FC 쿨링 컨트롤 시스템을 적용해 파워 부하량이 50% 미만에서는 쿨링팬이 느리게 작동하여, 국내 사용자들이 선호하는 저소음 환경으로 사용이 가능합니다. 여기에  LLC 공진회로를 통해 안정적인 전압 출력을 제공하며, 바이패스 릴레이를 장착해 불안정한 전류 유입을 차단하여 파워를 보호하며, 기존 제품들보다 대기전력을 낮출 수 있도록 구성되었습니다. 다만, 전원을 켜면 딸깍 소리가 발생합니다. 바이패스 릴레이가 정상적으로 작동한다는 뜻이니 참고하시기 바랍니다.


위에서 설명했듯이 80PLUS Bronze 인증을 받았으며, 퀘이사존 자체 테스트에서도 50% 부하에서 87.85%로 기준값을 상회하는 높은 실효율 성능을 보여주었습니다. 그뿐만 아니라 EPS(CPU 보조전원)과 PCI-E(그래픽카드) 라인에서 안정적인 출력을 확인할 수 있었습니다. S12III 파워는 기존 시소닉 파워와는 다른 독특한 부분이 있습니다. KC 인증을 진행하면서 +12V와 +5Vsb 최대 전류값을 높여 700W 출력까지 가능하다는 것을 공식 인증받았는데요. 프리볼트 환경에서는 650W까지 출력이 가능하며, 220V 환경에서는 700W까지 출력이 가능합니다.


그 외에 국내 사용자들이 선호하는 블랙 플랫 케이블, +12V 싱글 레일 출력, 무상 5년 AS 등 주요 포인트들을 모두 적용했습니다.


아쉬운 점도 있습니다. 우선 가격 포지션이 다소 애매합니다. 시소닉 공식몰 기준 77,000원인데요. 3천 원 정도만 추가하면 동급 효율의 모듈러 파워를 구매할 수 있다는 점은 제품 선택 시 고민을 할 수밖에 없을 것 같습니다. 기존 시소닉 파워 제품들이 SATA와 IDE 케이블을 18AWG로 구성한 것에 비해 S12III 파워는 20AWG로 구성되었습니다.




향상된 12V 출력(99.7%)과 LLC 공진 회로를 통해 브론즈 이상의 성능을 보여주는 파워, 시소닉 S12III Bronze SSR-650GB3 Single Rail입니다.
